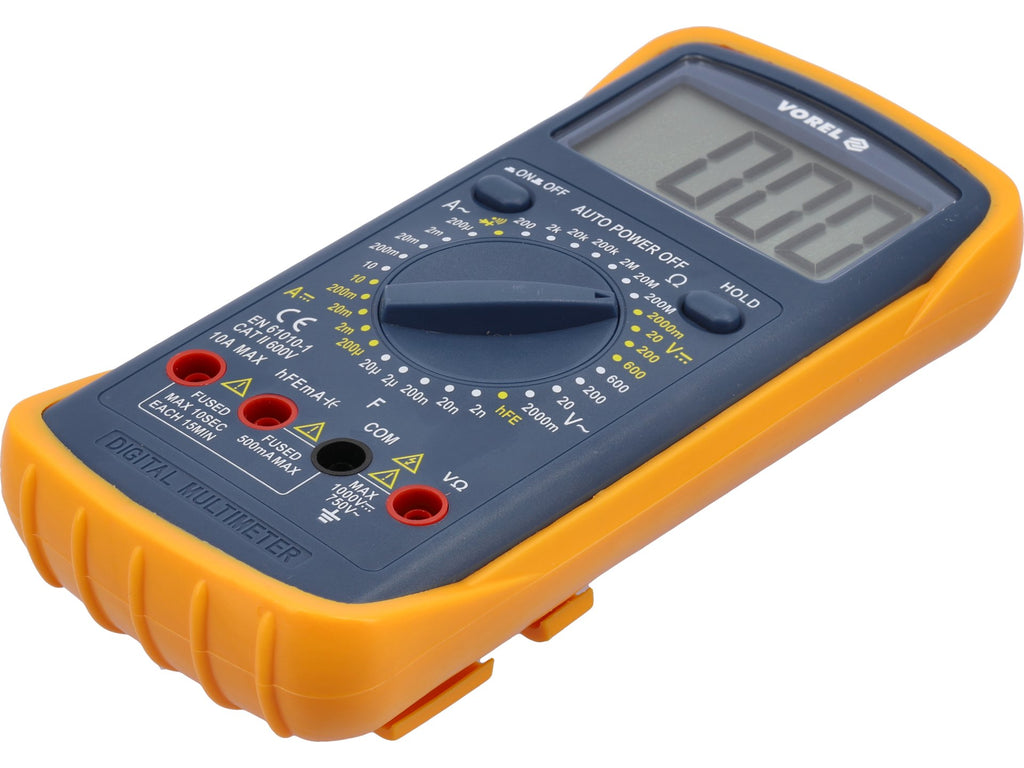

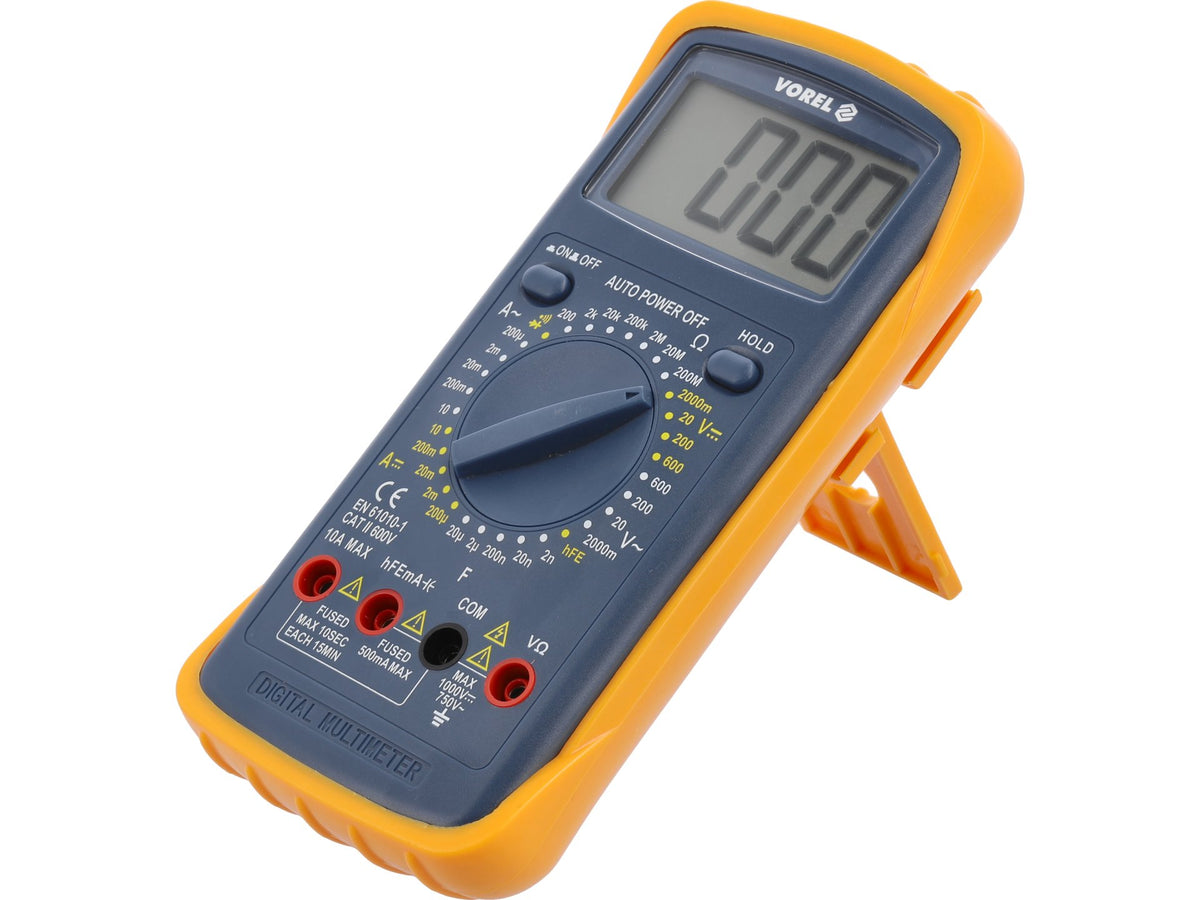

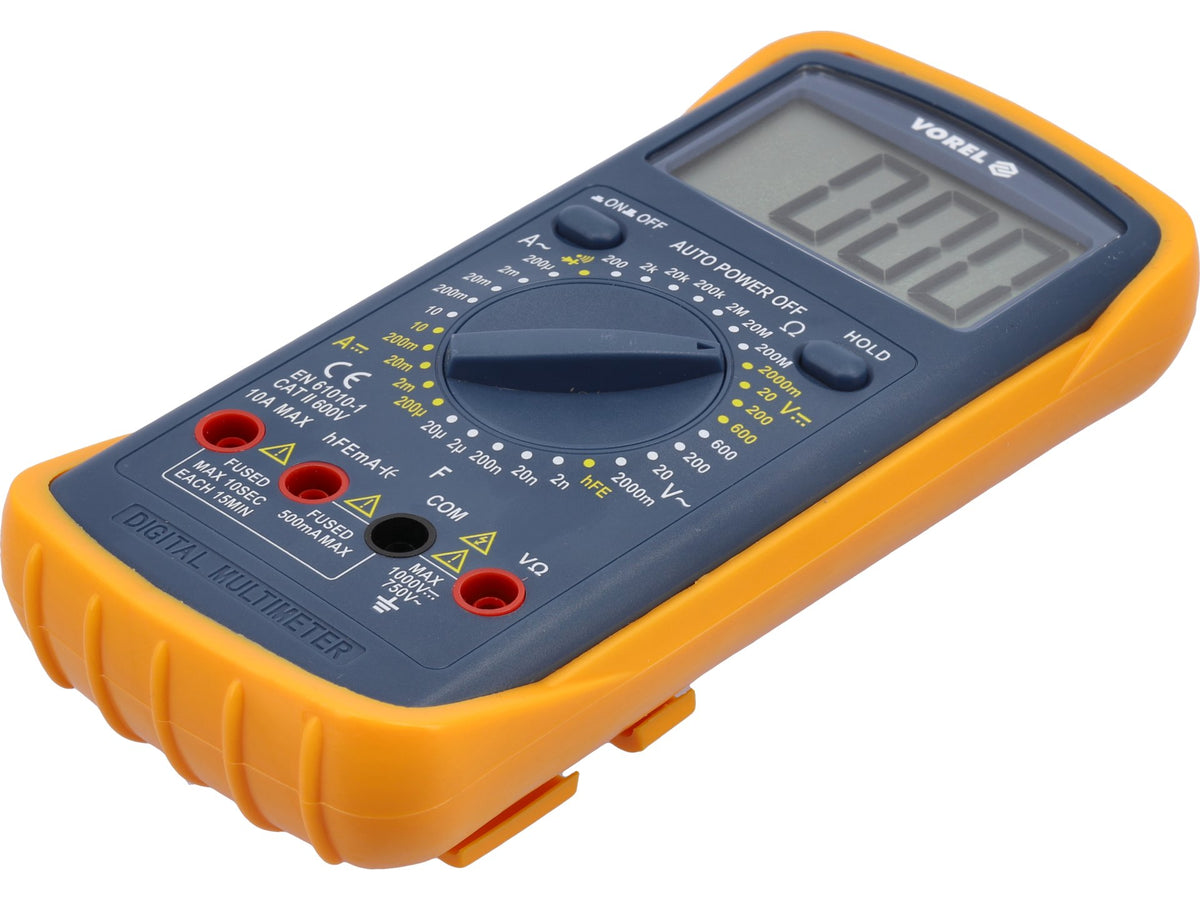

Mit dem 81783 Universalmessgerät mit manueller Bereichswahl für jede Messung können grundlegende und erweiterte elektrische Messungen durchgeführt werden. Zusätzlicher Schutz gegen mechanische Beschädigungen wird durch das sogenannte Holster geboten – eine Gummihülle, die über das Gehäuse des Geräts gespannt ist.
Basismessungen:
- AC-Spannungsmessung: A.C. 0-600 V
- DC-Spannungsmessung: D.C. 0-600 V
- Wechselstrommessung: A.C. 0-10 A
- Gleichstrommessung: D.C. 0-10 A
- Widerstandsmessung: 0-200 MΩ
- Diodentest:IF 1 mA,UR 2,8 V
- Durchgangsprüfung: 0-30 Ω
Zusätzliche Messungen:
- Kondensatormessung: 0-20 μF

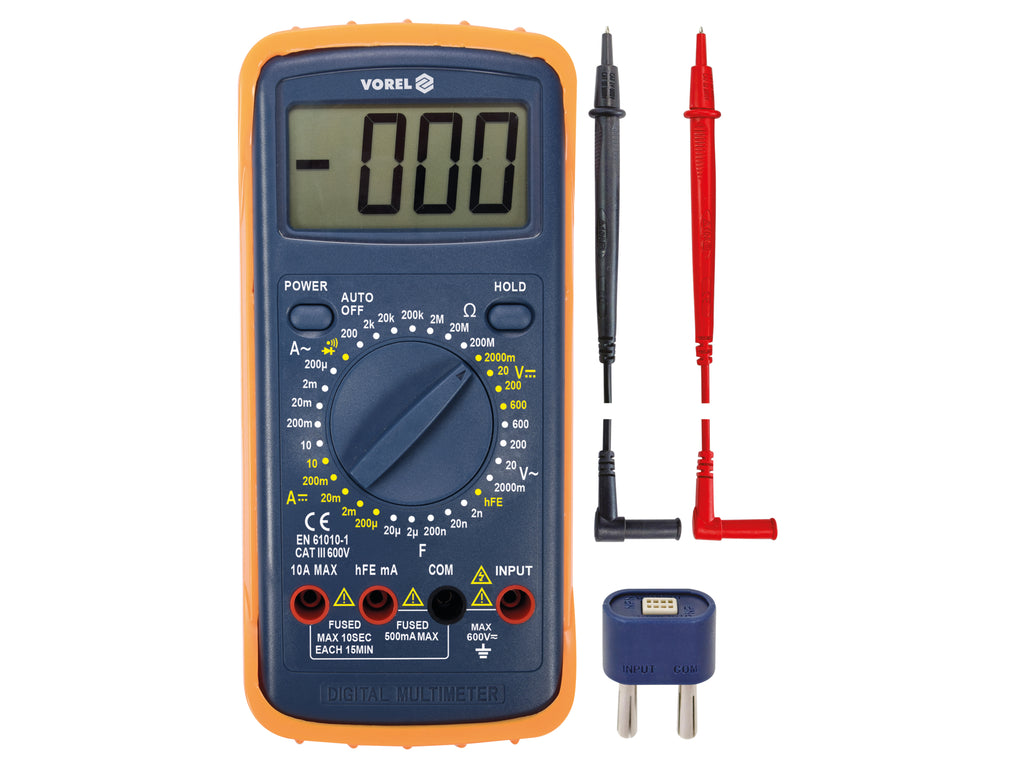

- hFe-Transistortest: 0-1000, integrierte Messbuchse
Messgenauigkeiten:
Beispiel für die Bestimmung der Genauigkeit bei der AC-Spannungsmessung. Berechnung für das Messergebnis: 235 V
- Die Messgenauigkeit des Geräts 81783 für diesen Bereich beträgt: ±(1,2 % + 5), Auflösung 1 V
- Berechnung der Messfehlerformel: (Messergebnis x 1,2 %) + 5 x Auflösung
- Berechnung: (235 x 1,2 %) + 5 x 1 = 2,82 + 5 = 7,82 V
Ergebnis inklusive Messfehler für die Anzeige 235 V = 235 ± 7,82 V*
- Ergebnis inklusive Messfehler für DC-Spannungsmessung Anzeige 12 V = 12 ± 0,08
- Ergebnis inklusive Messfehler für AC-Strommessung Anzeige: 8 A = 8 ± 0,26 A*
Eine Tabelle mit der Auflösung und Genauigkeit für eine bestimmte Messung finden Sie im Handbuch.
*Das Gerät 81783 verfügt nicht über eine True-RMS-Messfunktion, daher ist das oben genannte Ergebnis nur bei einer korrekten Sinuswellenform der echte RMS-Wert der AC-Spannung.
Integrierte Funktionen:
- DATA HOLD - hält den aktuell gemessenen Wert auf dem Display fest
Zusätzliche Informationen:
- LCD-Display, maximal angezeigtes Ergebnis: 1999
- akustisches Signal bei der Durchgangsprüfung für einen Widerstand unter 30 Ω
- automatische Umschaltung vom Diodentest auf den Durchgangstest bei einem Stromkreiswiderstand unter 30 Ω (es ist nicht möglich, das Messgerät nur für den Diodentest einzustellen)

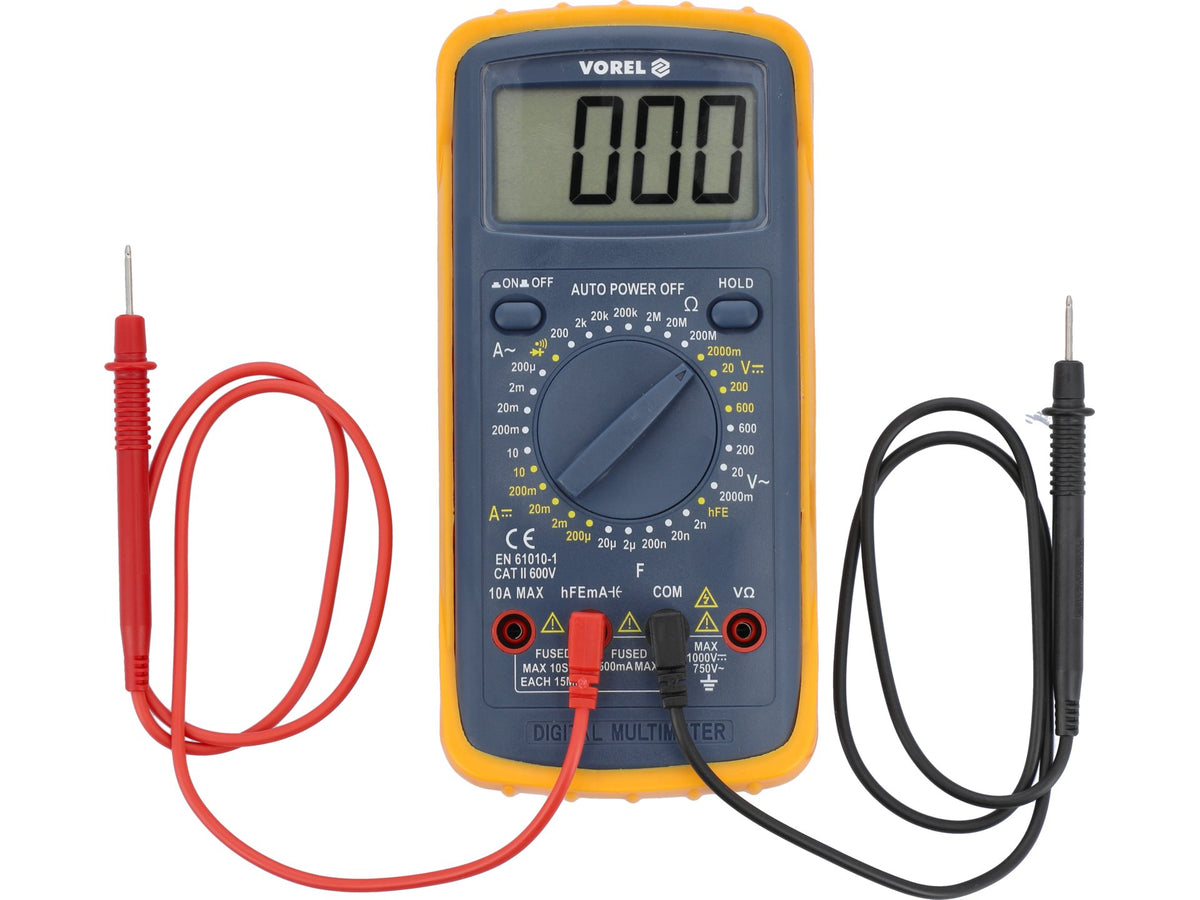

- Messleitungen im Lieferumfang enthalten
- Konstruktion mit Überlastschutz
- ABS-Gehäuse + sogenanntes Holster, d. h. Gummigehäuse zum Schutz des Messgeräts vor mechanischen Beschädigungen
- automatische Abschaltung des Messgeräts
- Batterieanzeige
- Stromversorgung: 9 V-Batterie (6F22)
Achtung!
Beim Messen unbekannter Werte mit einem Messgerät mit manueller Bereichswahl über den Drehschalter müssen die Messungen nacheinander vom größten Bereich bis zu dem Bereich durchgeführt werden, der das genaueste Ergebnis liefert – andernfalls besteht die Gefahr, dass das Gerät beschädigt wird.
