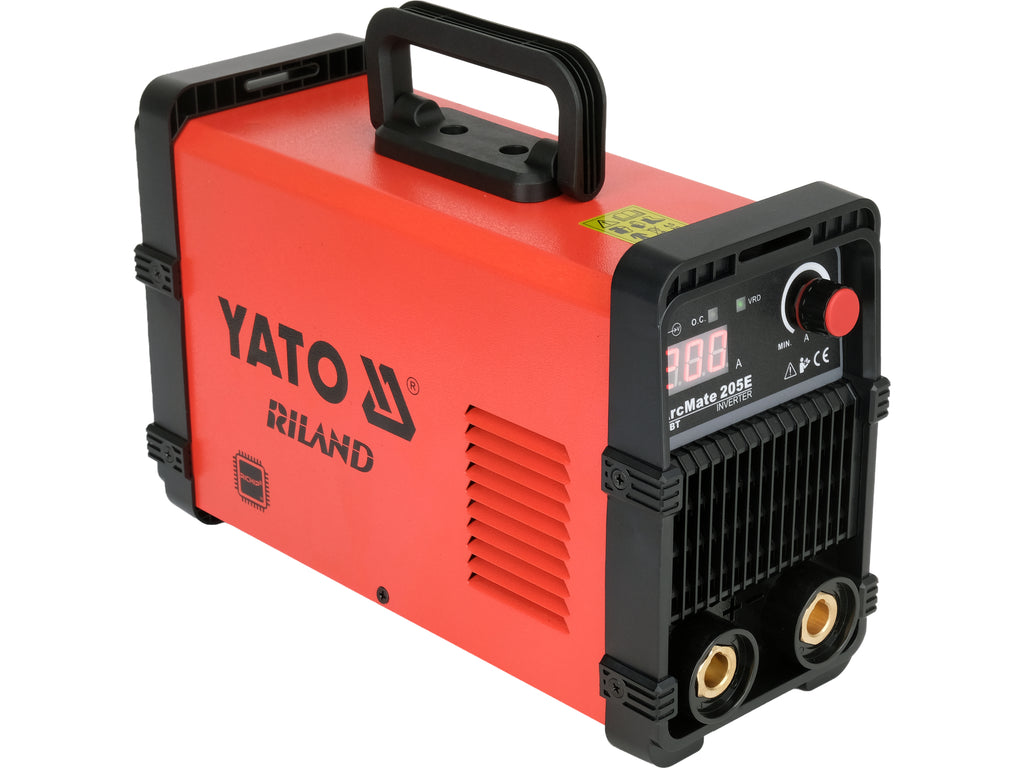

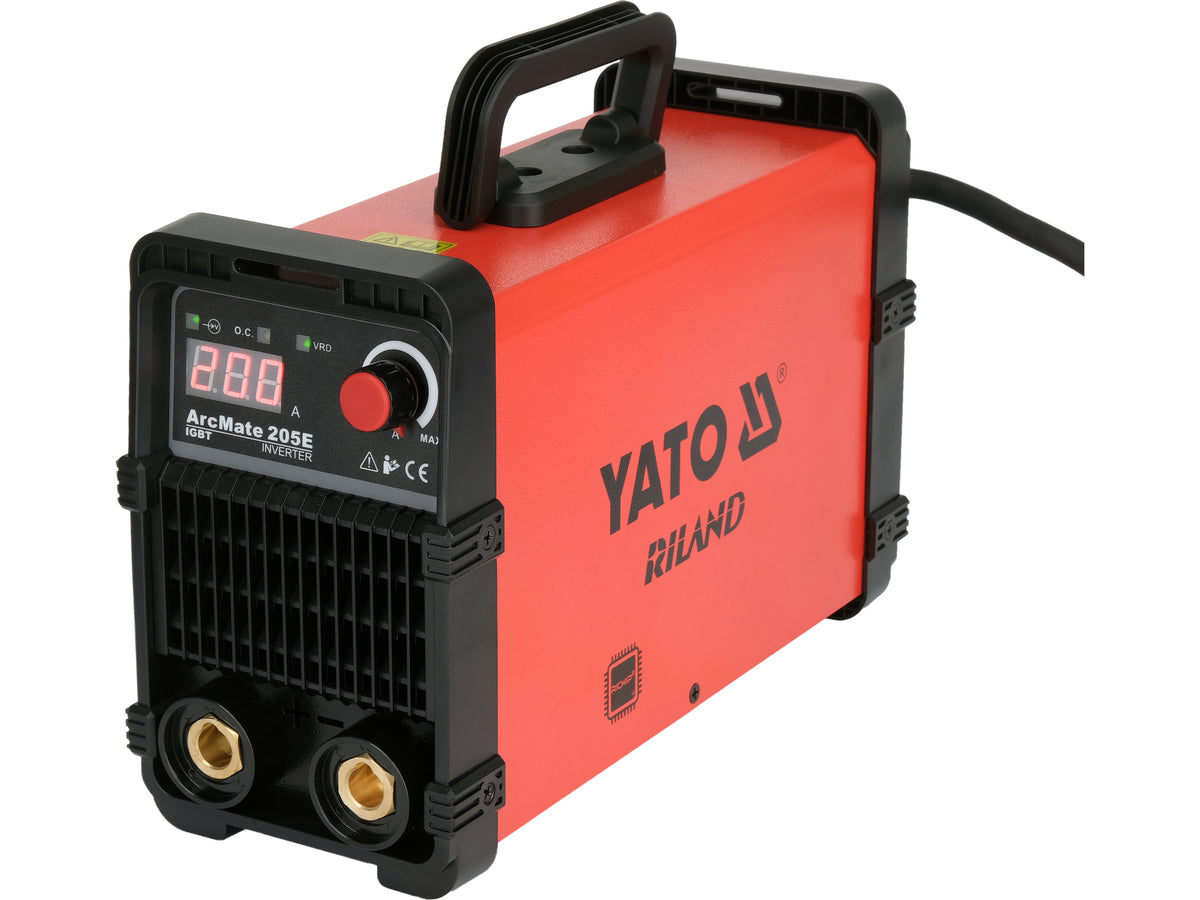

Das Inverter-Schweißgerät ArcMate 205E YT-81382 ist ein sicheres und zuverlässiges Gerät für das Schweißen mit umhüllten Elektroden. Es erfüllt alle CE-Anforderungen an Schweißgeräte. Es verfügt über einen zugelassenen Schutz gegen Hochspannungsschläge. Ausgestattet mit einem LC-Filter, der andere am selben Netz angeschlossene Geräte vor Spannungsspitzen schützt, die während des Schweißens entstehen. Alle technischen Parameter entsprechen der Realität und der Schweißprozess selbst ist stabil und angenehm.
ArcMate 205E entstand aus der Zusammenarbeit zwischen den Teams von YATO und RILAND. Der Inhaber der Marke Riland ist ein börsennotiertes Unternehmen in Shanghai, das auf Schweißgeräte spezialisiert ist. Als einer der Marktführer auf dem chinesischen Markt investiert es beträchtliche Mittel in Forschung und Entwicklung. Eines der Ergebnisse dieser Bemühungen ist ein speziell für Schweißgeräte entwickelter Mikroprozessor, der den gesamten Schweißprozess eigenständig steuert. Die eigene Methode zur Abtastung des Schweißstroms und zur Steuerung des Stromtransformationsprozesses führt zu einer in dieser Preisklasse beispiellosen Einfachheit, eine korrekte Schweißnaht zu legen.
Der Mikroprozessor RICHIP ist in der Lage, die Parameter des Schweißprozesses bis zu zweihundert Millionen Mal pro Sekunde zu analysieren und ermöglicht es, die neueste Generation von IGBT-Transistoren bis zu siebzigtausend Mal pro Sekunde anzusteuern. Dadurch werden unter anderem Schweißstrom und -spannung mit einer Geschwindigkeit von sage und schreibe siebzigtausend Mal pro Sekunde an die aktuellen Schweißbedingungen angepasst, und jede Entscheidung über den Grad des Öffnens/Schließens des Transistors wird auf der Basis von mehr als 2800 Abtastwerten getroffen!
RICHIP ist eine All-in-One-Lösung. Es besteht kein Bedarf für zusätzliche elektronische Schaltkreise, die spezifische Schweißfunktionen wie ARC FORCE oder HOT START ausführen. Das Fehlen zusätzlicher Schaltkreise senkt die Störanfälligkeit des Geräts, wodurch der Einfluss von Störungen, die während des Stromtransformationsprozesses erzeugt werden, auf die Schweißqualität marginal und aufgrund der Anzahl der Abtastwerte völlig vernachlässigbar ist.
Das Legen einer korrekten Schweißnaht ist genauso einfach wie bei Geräten, die ein Vielfaches kosten! Wenn Sie nicht schweißen können, ist ArcMate 205E eine hervorragende Wahl. Sie lernen viel schneller schweißen als mit anderen Geräten in dieser Preisklasse. Ein Schweißstrom von bis zu 200 A ermöglicht korrektes Schweißen bei Profilen und Stahlteilen mit einer Wandstärke von bis zu 10 mm.
Basisdaten:
- Schweißstrom: 35-200 A
- empfohlener Elektrodendurchmesser: 1,6-4,0 mm

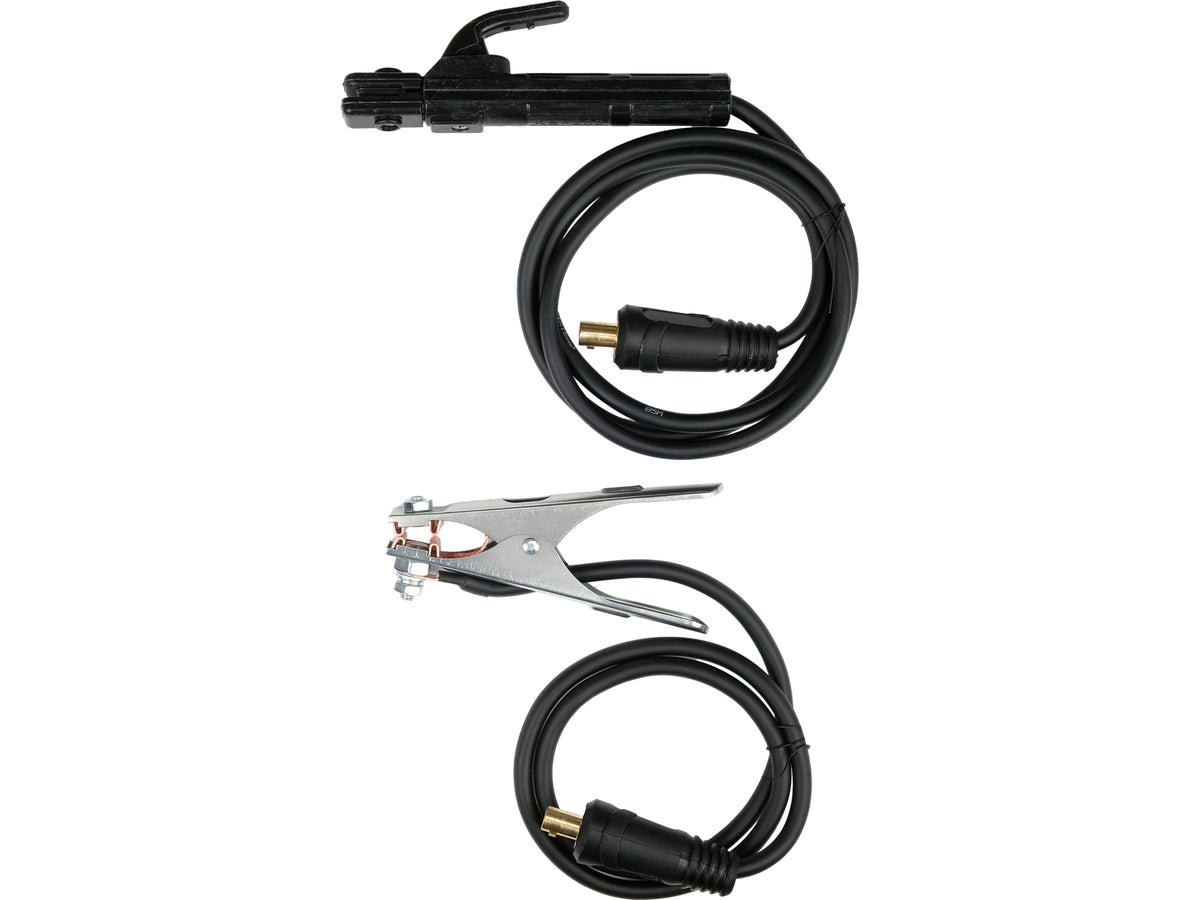

- Elektrodenhalter bis 200 A, Kabelquerschnitt 16 mm2, Länge 1,8 m, Material CCA

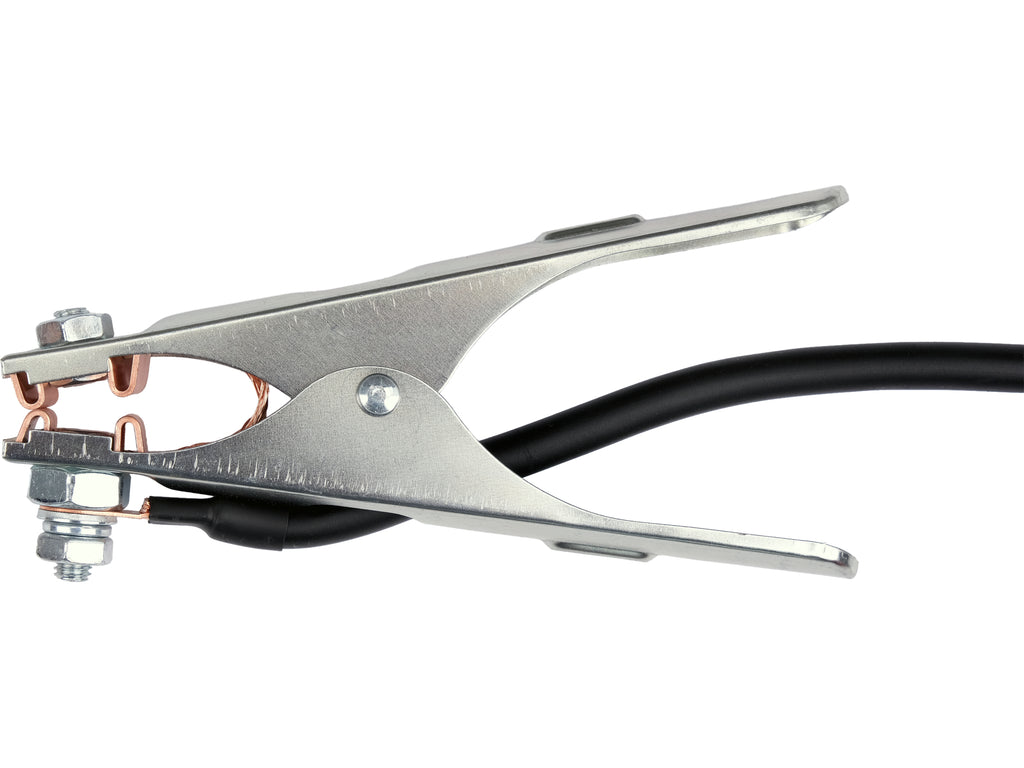

- Masseklemme bis 200 A, Kabelquerschnitt 16 mm2, Länge 1,2 m, Material CCA
- Netzkabel: H07RN-F 3G 2,5 mm2, Länge ~2,2 m
- Abmessungen: 325 x 205 x 130 mm
- Gewicht: 3,5 kg
Funktionen:
- Hot Start
- Arc Force
- Anti Stick
- VRD
- intelligenter Überlast- und Überhitzungsschutz

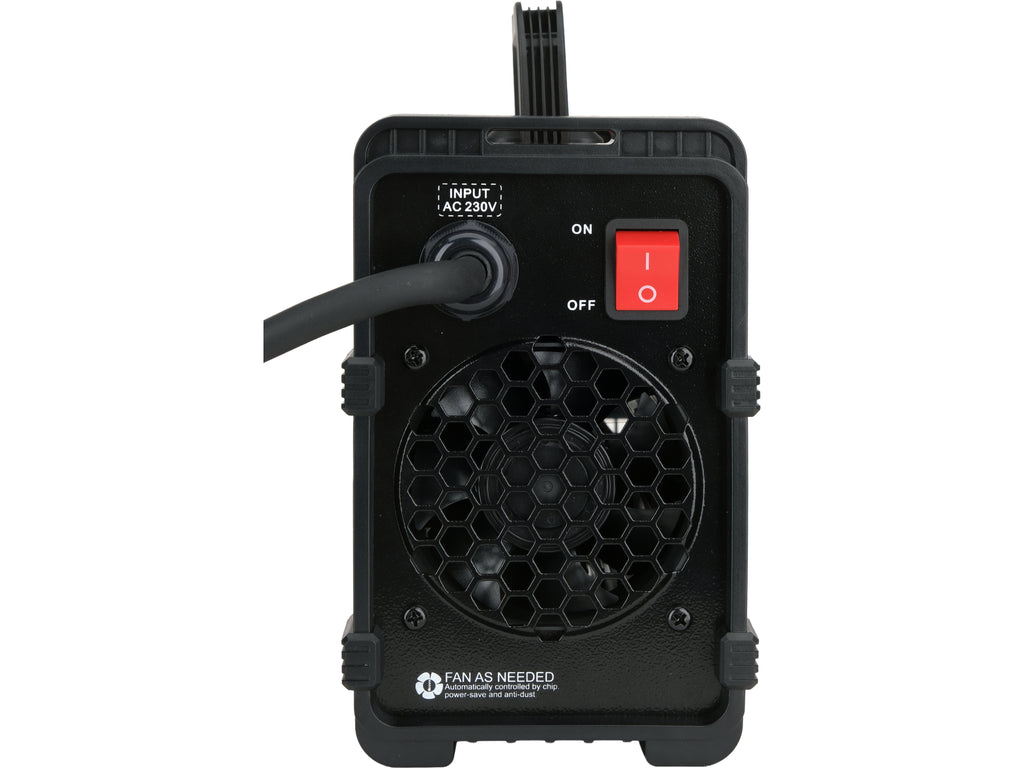

- Kühlung bei Bedarf
Funktionsbeschreibung:
Hot Start - in dem Moment, in dem die Elektrode das zu schweißende Material berührt, erhöht das Schweißgerät den Schweißstrom für einen Bruchteil einer Sekunde, was das Zünden des Lichtbogens erheblich erleichtert.
Arc Force - regelt die Dynamik des Lichtbogens in Abhängigkeit vom Abstand der Elektrode zum zu schweißenden Bauteil. RICHIP misst die Schweißparameter etwa 200 Millionen Mal pro Sekunde. Die Messergebnisse werden in Echtzeit analysiert. Durch die Ansteuerung der Transistoren mit einer Geschwindigkeit von bis zu 70 Tausend Mal pro Sekunde wird der Schweißstrom anschließend erhöht oder gesenkt. Dies führt zur bestmöglichen Qualität des Lichtbogens für die jeweilige Stromeinstellung.
Anti Stick - unterbricht den Schweißstrom im Moment eines Kurzschlusses der Elektrode, wodurch die Elektrode vom zu schweißenden Material gelöst werden kann.
VRD - diese Funktion senkt die Leerlaufspannung von etwa 60 V auf ein für Menschen sicheres Niveau. Trotz der erheblichen Auswirkungen auf die Sicherheit wird diese Funktion von Benutzern häufig deaktiviert. Der Grund dafür sind Probleme beim Zünden des Lichtbogens, insbesondere bei Personen mit wenig Erfahrung. Die meisten Inverter-Schweißgeräte messen den Ausgangsstrom mithilfe von analogen Sensoren, was kurz gesagt die Reaktionszeit verlängert und dadurch das Zünden des Lichtbogens erschwert. RICHIP macht dies anders. Es erzeugt im Schweißstrom ein Signal mit einer Frequenz von etwa 200 MHz. In Echtzeit misst es die Verzerrungen des Signals, die je nach Phase des Schweißvorgangs unterschiedlich sind. Der Moment, in dem die Elektrode das zu schweißende Bauteil berührt, wird innerhalb eines Bruchteils einer Sekunde erkannt, wonach die VRD-Funktion deaktiviert wird und gleichzeitig die HOT START-Funktion zu arbeiten beginnt. Das Problem des Zündens des Lichtbogens tritt nicht auf.
Überlast- und Überhitzungsschutz (Kühlung bei Bedarf) - RICHIP misst in Echtzeit die Temperatur kritischer Komponenten. Je nach Temperatur regelt es zuerst die Geschwindigkeit des Ventilators, aber wenn die Temperatur ein zu hohes Niveau erreicht, senkt der Mikroprozessor schrittweise den Ausgangsstrom, sodass die Elektrode abbrennen oder die Schweißnaht kontrolliert beendet werden kann. Bei den meisten Schweißgeräten auf dem Markt bedeutet eine Überhitzung das sofortige Abschalten des Schweißstroms, was oft dazu führt, dass mechanische Anpassungen an den geschweißten Teilen vorgenommen werden müssen. Dieses Problem tritt bei Geräten mit RICHIP nicht auf.
