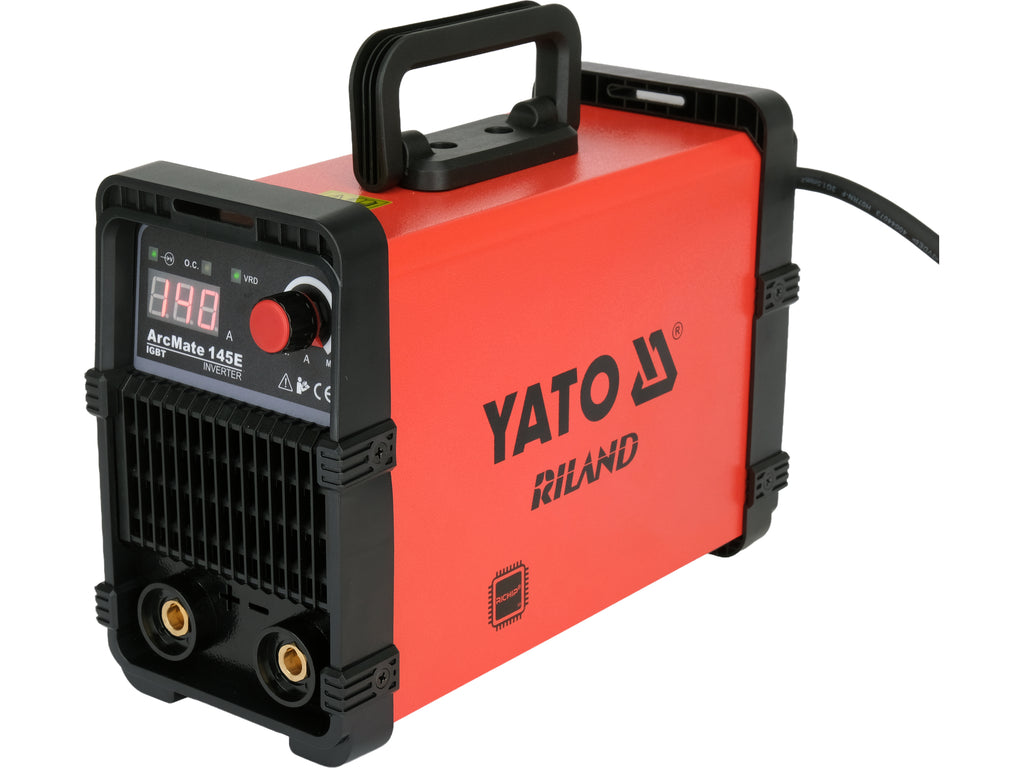

Das Inverterschweißgerät ArcMate 145E YT-81381 ist ein sicheres und zuverlässiges Gerät für das Schweißen mit umhüllten Elektroden. Es erfüllt alle CE-Anforderungen für Schweißgeräte. Es verfügt über einen zugelassenen Schutz gegen elektrische Hochspannungsschläge. Ausgestattet mit einem LC-Filter, das andere am selben Netz angeschlossene Geräte vor Spannungsspitzen schützt, die während des Schweißvorgangs entstehen. Alle technischen Parameter entsprechen der Realität und der Schweißprozess selbst ist stabil und angenehm.
ArcMate 145E entstand aus der Zusammenarbeit zwischen den Teams von YATO und RILAND. Der Inhaber der Marke Riland ist ein börsennotiertes Unternehmen in Shanghai, das auf Schweißgeräte spezialisiert ist. Als einer der Marktführer auf dem chinesischen Markt investiert es erhebliche Mittel in Forschung und Entwicklung. Eines der Ergebnisse dieser Arbeit ist ein speziell für Schweißgeräte entwickelter Mikroprozessor, der den gesamten Schweißprozess eigenständig steuert. Die einzigartige Art der Abtastung des Schweißstroms und die Steuerung des Stromtransformationsprozesses führen zu einer in dieser Preisklasse beispiellosen Einfachheit bei der Erzielung einer korrekten Schweißnaht.
Der Mikroprozessor RICHIP verfügt über eine einzigartige Lösung zur Analyse der Schweißparameter mit einer Geschwindigkeit von bis zu zweihundert Millionen Mal pro Sekunde und ermöglicht die Steuerung der IGBT-Transistoren der neuesten Generation mit einer Geschwindigkeit von bis zu siebzigtausend Mal pro Sekunde. Dadurch können Schweißstrom und -spannung beispielsweise bis zu siebzigtausend Mal pro Sekunde an den aktuellen Abstand der Elektrode zum zu schweißenden Element angepasst werden, und jede Entscheidung über den Grad des Öffnens/Schließens des Transistors wird auf der Grundlage von mehr als 2800 Abtastungen getroffen!
RICHIP ist eine All-in-One-Lösung. Es besteht kein Bedarf an zusätzlichen elektronischen Schaltkreisen für Funktionen wie ARC FORCE, ANTI STICK oder HOT START. Das Fehlen zusätzlicher Schaltkreise verringert die Störanfälligkeit des Geräts, wodurch der Einfluss von Störungen, die während des Stromtransformationsprozesses entstehen, auf die Schweißqualität marginal ist und durch die Anzahl der Abtastungen vollständig neutralisiert wird.
Das Erstellen einer korrekten Schweißnaht ist genauso einfach wie bei Geräten, die Dutzende Male teurer sind! Wenn Sie nicht schweißen können, ist ArcMate 145E eine hervorragende Wahl. Sie werden viel schneller schweißen lernen als mit anderen Geräten in dieser Preisklasse. Ein Schweißstrom von bis zu 140 A ermöglicht das korrekte Schweißen von Profilen und Stahlelementen mit einer Wandstärke von bis zu 6 mm.
Basisdaten:
- Schweißstrom: 30-140 A
- empfohlene Elektrodengröße: 1,6-3,2 mm

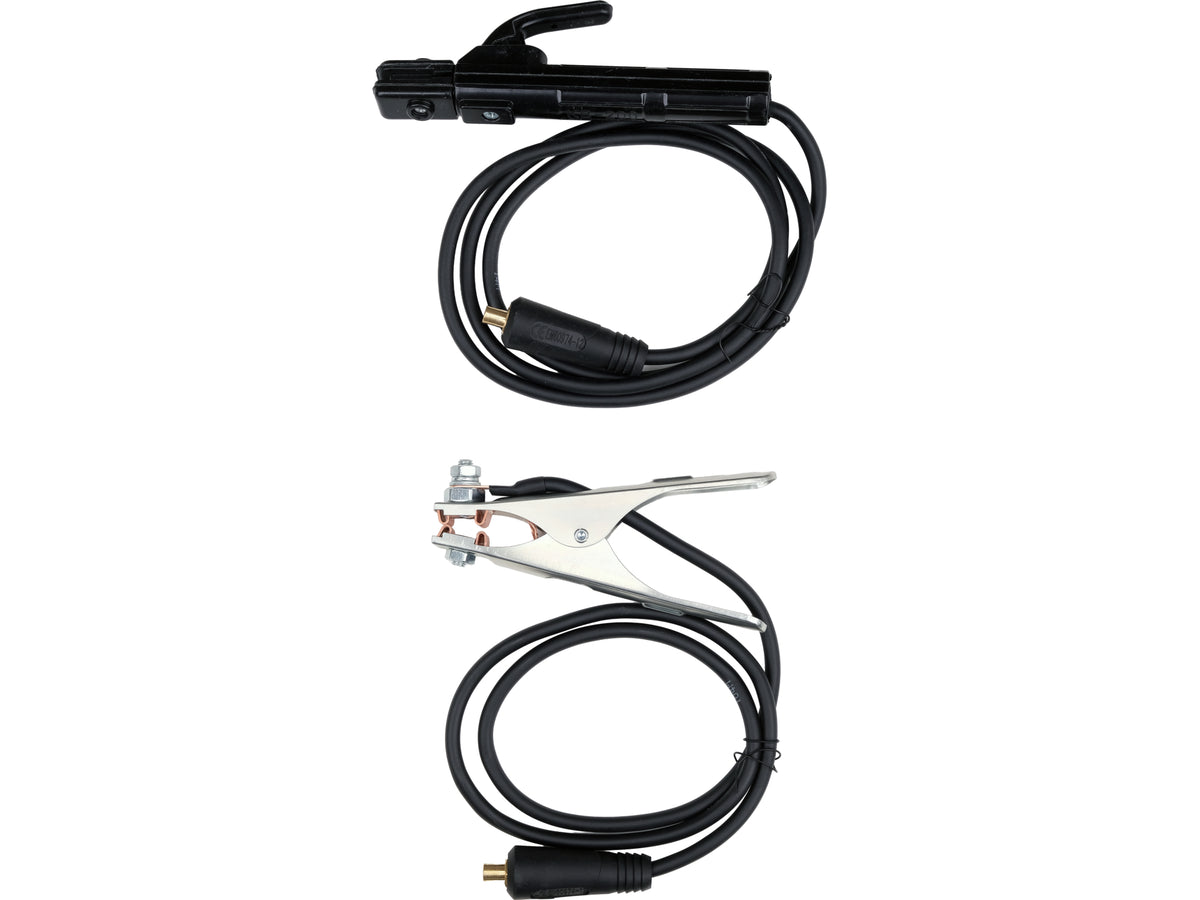

- Elektrodenhalter bis 200 A, Kabelquerschnitt 10 mm2, Länge 1,8 m, Material CCA

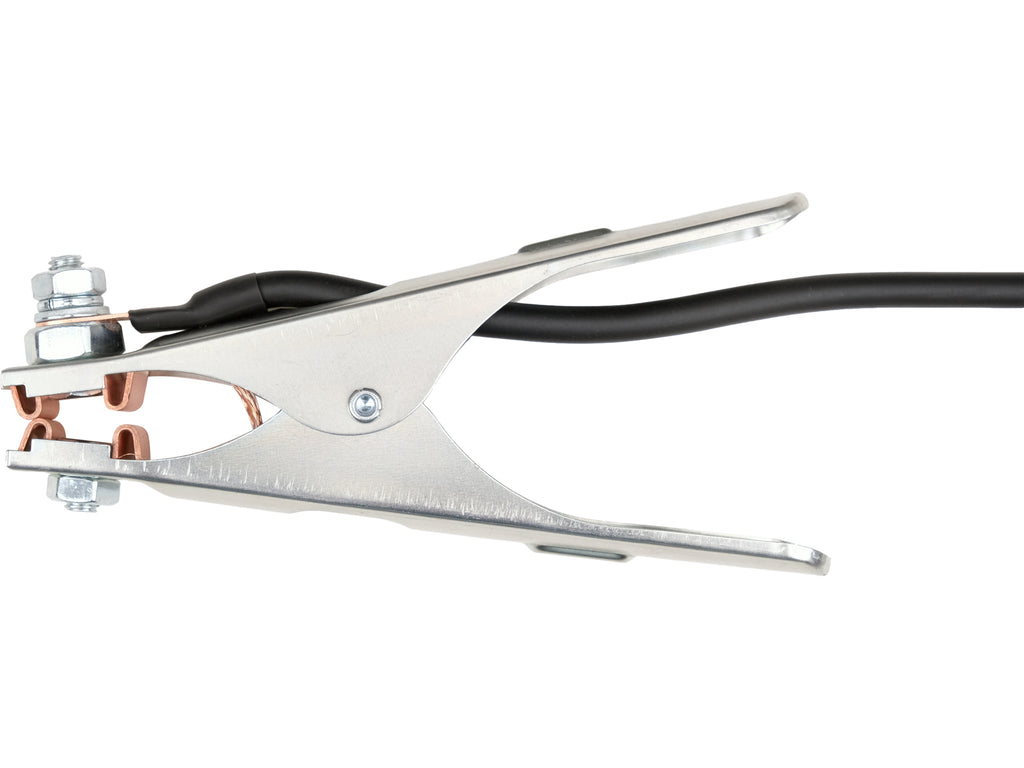

- Masseklemme bis 150 A, Kabelquerschnitt 10 mm2, Länge 1,2 m, Material CCA
- Netzkabel: H07RN-F 3G 1,5 mm2, Länge ~2,2 m
- Abmessungen: 297 x 205 x 130 mm
- Gewicht: 2,4 kg
Funktionen:
- Hot Start
- Arc Force
- Anti Stick
- VRD
- intelligenter Überlast- und Überhitzungsschutz
- Kühlung bei Bedarf
Funktionsbeschreibung:
Hot Start - in dem Moment, in dem die Elektrode auf das zu schweißende Material aufgesetzt wird, erhöht das Schweißgerät den Schweißstrom für einen Bruchteil einer Sekunde, was das Zünden des Lichtbogens erheblich erleichtert.
Arc Force - regelt die Dynamik des Lichtbogens in Abhängigkeit vom Abstand der Elektrode zum zu schweißenden Element. RICHIP misst die Schweißparameter etwa 200 Millionen Mal pro Sekunde. Die Messergebnisse werden in Echtzeit analysiert. Durch die Steuerung der Transistoren mit bis zu 70 Tausend Mal pro Sekunde wird anschließend der Schweißstrom erhöht oder verringert. Dadurch erzielen wir die bestmögliche Qualität des Schweißlichtbogens für die jeweilige Stromeinstellung.
Anti Stick - unterbricht den Schweißstrom im Moment eines Kurzschlusses der Elektrode, wodurch sich die Elektrode vom zu schweißenden Material lösen lässt.
VRD - diese Funktion senkt die Leerlaufspannung von etwa 60 V auf ein für Menschen sicheres Niveau. Trotz der erheblichen Auswirkungen auf die Sicherheit wird diese Funktion von Anwendern häufig deaktiviert. Der Grund dafür sind Probleme beim Zünden des Lichtbogens, insbesondere bei Personen mit wenig Erfahrung. Die meisten Inverterschweißgeräte messen den Ausgangsstrom mit analogen Sensoren, was die Reaktionszeit verkürzt und dadurch das Zünden des Lichtbogens erschwert. RICHIP macht das anders. Es erzeugt im Schweißstrom ein Signal mit einer Frequenz von etwa 200 MHz. Es misst in Echtzeit die Verzerrungen des Signals, die je nach Schweißphase unterschiedlich sind. Der Moment, in dem die Elektrode das zu schweißende Element berührt, wird in einem Bruchteil einer Sekunde erkannt, wonach die VRD-Funktion ausgeschaltet und gleichzeitig die HOT START-Funktion aktiviert wird. Das Problem beim Zünden des Lichtbogens tritt nicht auf.
Überlast- und Überhitzungsschutz (Kühlung bei Bedarf) - RICHIP misst in Echtzeit die Temperatur kritischer Komponenten. Je nach Temperatur regelt es zunächst die Lüftergeschwindigkeit, doch wenn die Temperatur ein zu hohes Niveau erreicht, senkt der Mikroprozessor schrittweise den Ausgangsstrom, wodurch die Elektrode abgebrannt oder die Schweißnaht kontrolliert beendet werden kann. Bei den meisten Schweißgeräten auf dem Markt bedeutet der Moment der Überhitzung eine sofortige Abschaltung des Schweißstroms, was oft zu mechanischen Nachbearbeitungen der geschweißten Elemente führt. Dieses Problem tritt bei Geräten mit RICHIP nicht auf.
