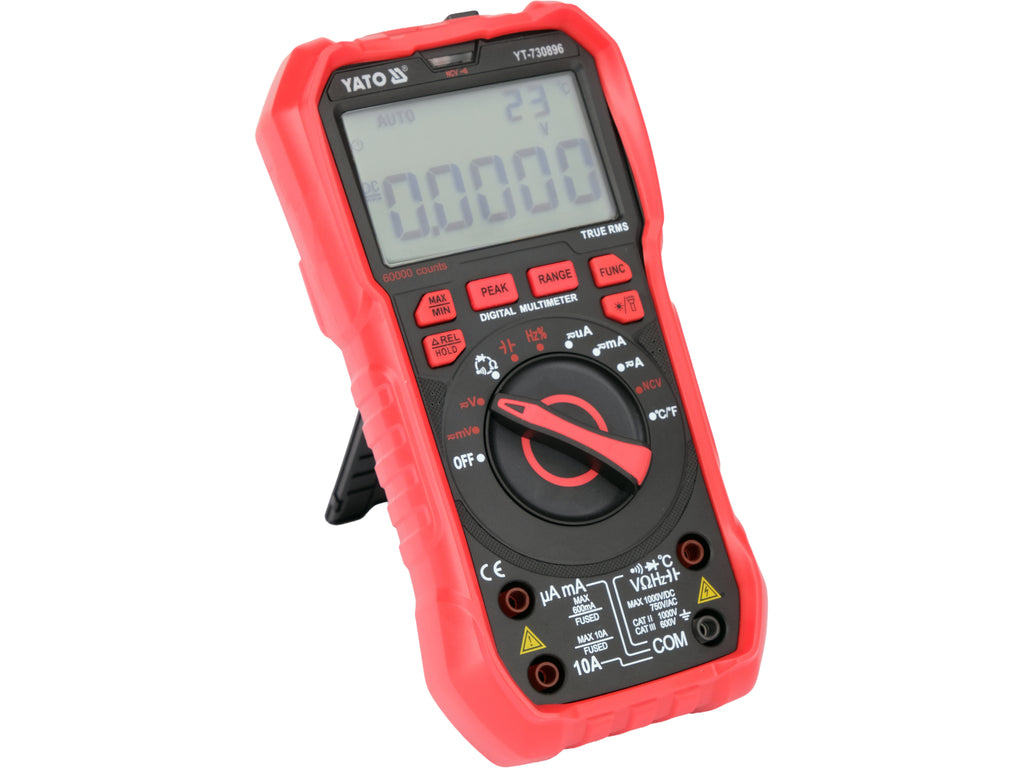

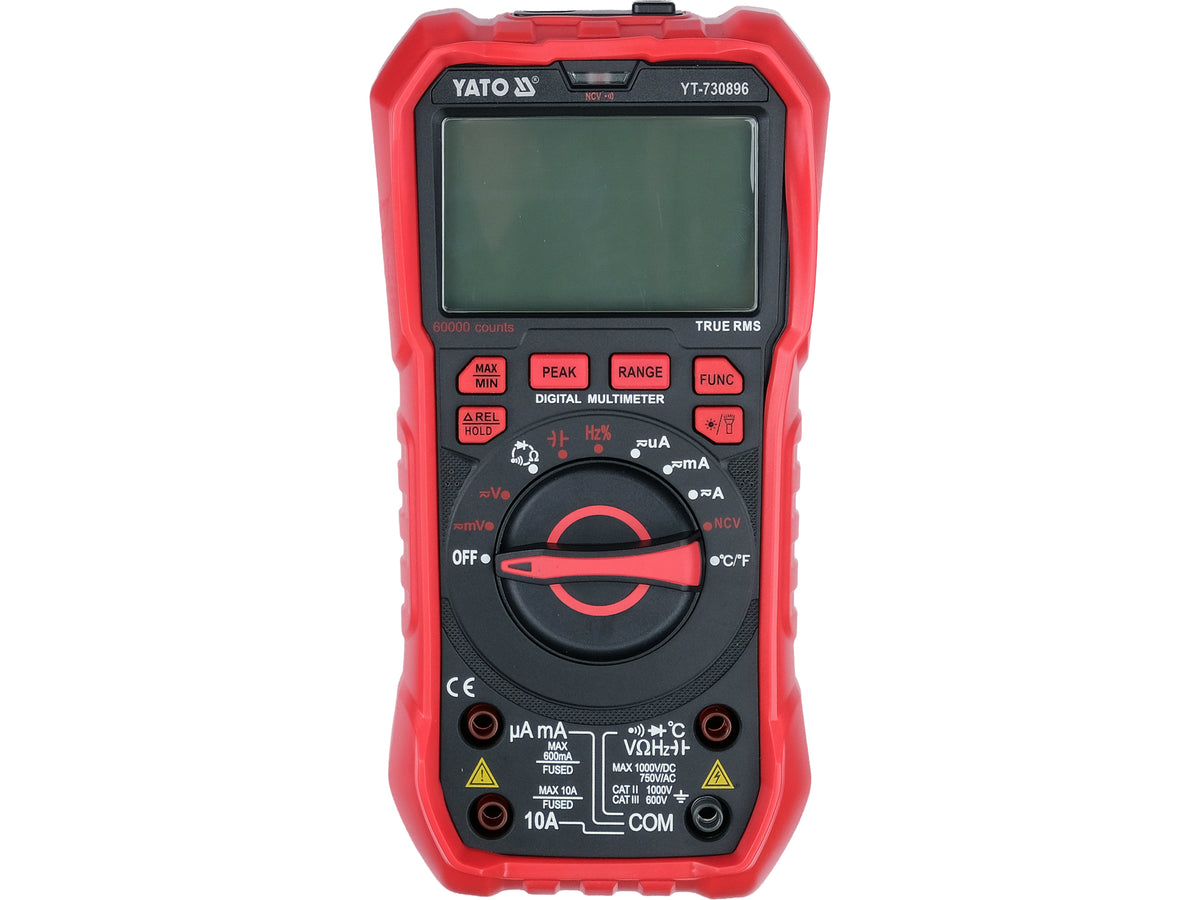

Digitales True-RMS-LCD-Messgerät 60000

Das Universalmessgerät mit TRUE RMS-Funktion und automatischer Bereichswahl ist ein hochentwickeltes Messinstrument, das für die präzise Diagnose von elektrischen Anlagen, elektronischen Schaltkreisen und Industriegeräten entwickelt wurde. Die Zählung von bis zu 60000 Ziffern ermöglicht eine genaue Anzeige selbst bei geringfügigen Parameteränderungen, und die breite Palette an Funktionen erlaubt sowohl grundlegende als auch fortgeschrittene Messungen elektrischer Größen.

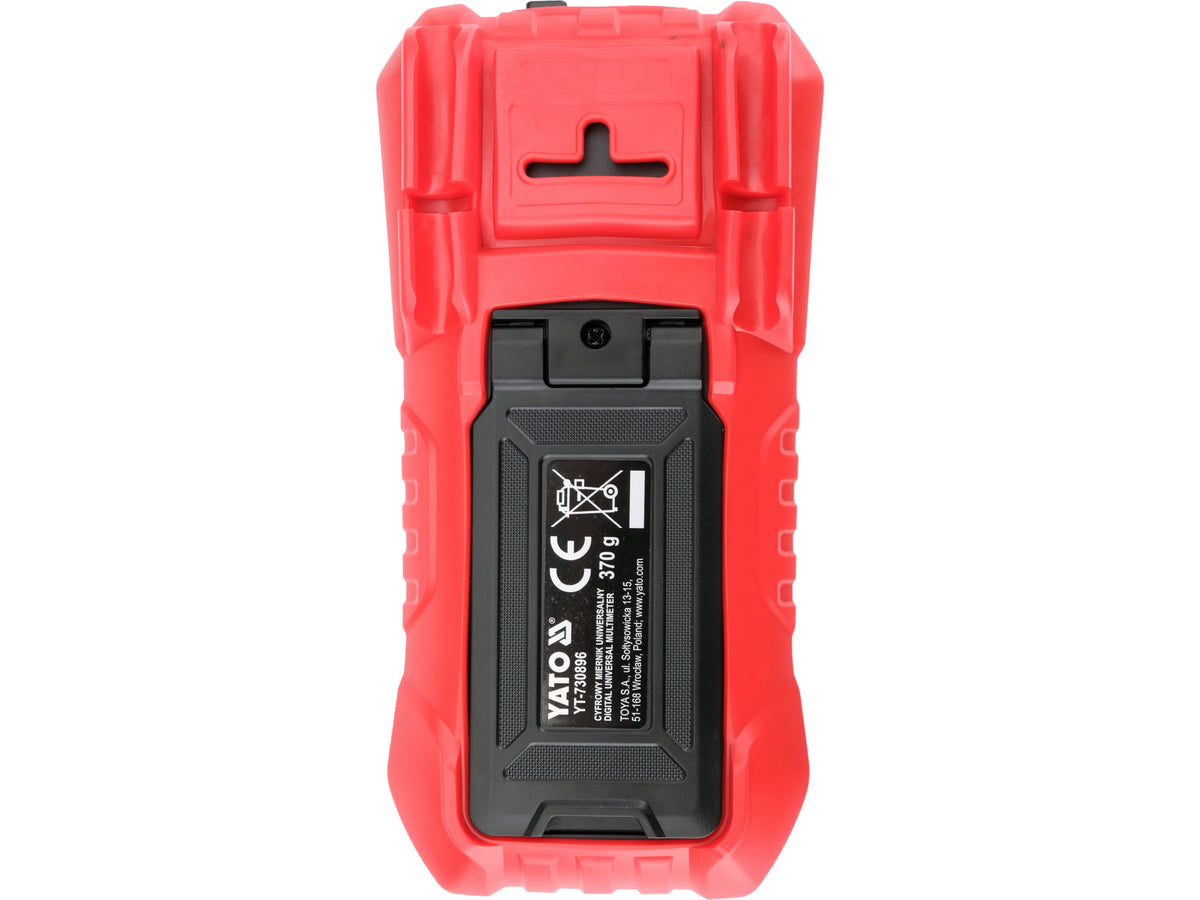

Ein großes, multifunktionales LCD-Display mit der Möglichkeit, zwei Messwerte gleichzeitig anzuzeigen, eine automatische Bildschirmbeleuchtung und beleuchtete Messbuchsen verbessern den Arbeitskomfort bei schwierigen Lichtverhältnissen erheblich. Eine Reihe von Funktionen zur Messvereinfachung, weite Messbereiche sowie die Arbeitsgeschwindigkeit und industrielle Präzision werden sowohl von Elektronikern und Elektrikern als auch von Heimwerkern geschätzt werden. Das robuste Gehäuse mit einer rutschfesten PVC-Schutzhülle erhöht die Sicherheit bei der Verwendung, schützt das Gerät vor dem Entgleiten aus den Händen und vor mechanischen Beschädigungen, während die silikonisolierten Messleitungen für hohe Langlebigkeit und Beständigkeit gegen erhöhte Temperaturen sorgen.

Basismessungen:

• Wechselspannung: A.C. 0-750 V, TRUE RMS (40-1000 Hz)
• Gleichspannung: D.C. 0-1000 V
• Wechselstrom: A.C. 0-10 A, TRUE RMS (40-1000 Hz)
• Gleichstrom: D.C. 0-10 A
• Widerstand: 0-60 MΩ
• Diodentest: I_F 1,8 mA, U_R 3,2 V
• Durchgangsprüfung: 0-50 Ω

Zusätzliche Messungen:

• Kapazität: des Kondensators: 0-60 mF
• Frequenz: 0-25 MHz
• Temperatur: -20 bis 1000°C
• Kontaktlose Erkennung von Wechselspannung: NCV
• Messung der Spitzenspannung: PEAK VALUE

Messgenauigkeit:

Beispiel für die Bestimmung der Genauigkeit bei der Messung von Wechselspannung AC. Berechnungen für den Messwert: 235 V

• die Messgenauigkeit des Messgeräts YT-730896 für diesen Bereich beträgt: ±(0,8% + 10), Auflösung 0,01 V
• Berechnung der Messfehlerformel: (Messergebnis x 0,8%) + 10 x Auflösung
• Berechnungen: (235 x 0,8%) + 10 x 0,01 = 1,88 + 0,1 = 1,98 V

Der tatsächliche Wert unter Berücksichtigung des Messfehlers für die Anzeige 235 V = 235 ± 1,98 V

• Ergebnis unter Berücksichtigung des Messfehlers für die Anzeige der Gleichspannungsmessung: 12 V = 12 ± 0,011 V
• Ergebnis unter Berücksichtigung des Messfehlers für die Anzeige der Wechselstrommessung: 8 A = 8 ± 0,17 A

Eine Tabelle mit Auflösung und Genauigkeit für die jeweilige Messung finden Sie in der Bedienungsanleitung.

Funktionen:

• TRUE RMS - das Messgerät zeigt den tatsächlichen Effektivwert von Wechselspannung/Wechselstrom an; im Gegensatz zu Durchschnittsmessgeräten zeigen Geräte mit TRUE RMS den korrekten Wert nicht nur für Sinuswellen, sondern auch für verzerrte Sinuswellen an, wie z. B. Oberschwingungen oder Rechteck- und Dreieckswellen; eine wesentliche Funktion, wenn Schaltnetzteile, Frequenzumrichter von Motoren, HVAC-Anlagen usw. im Stromkreis vorhanden sind.

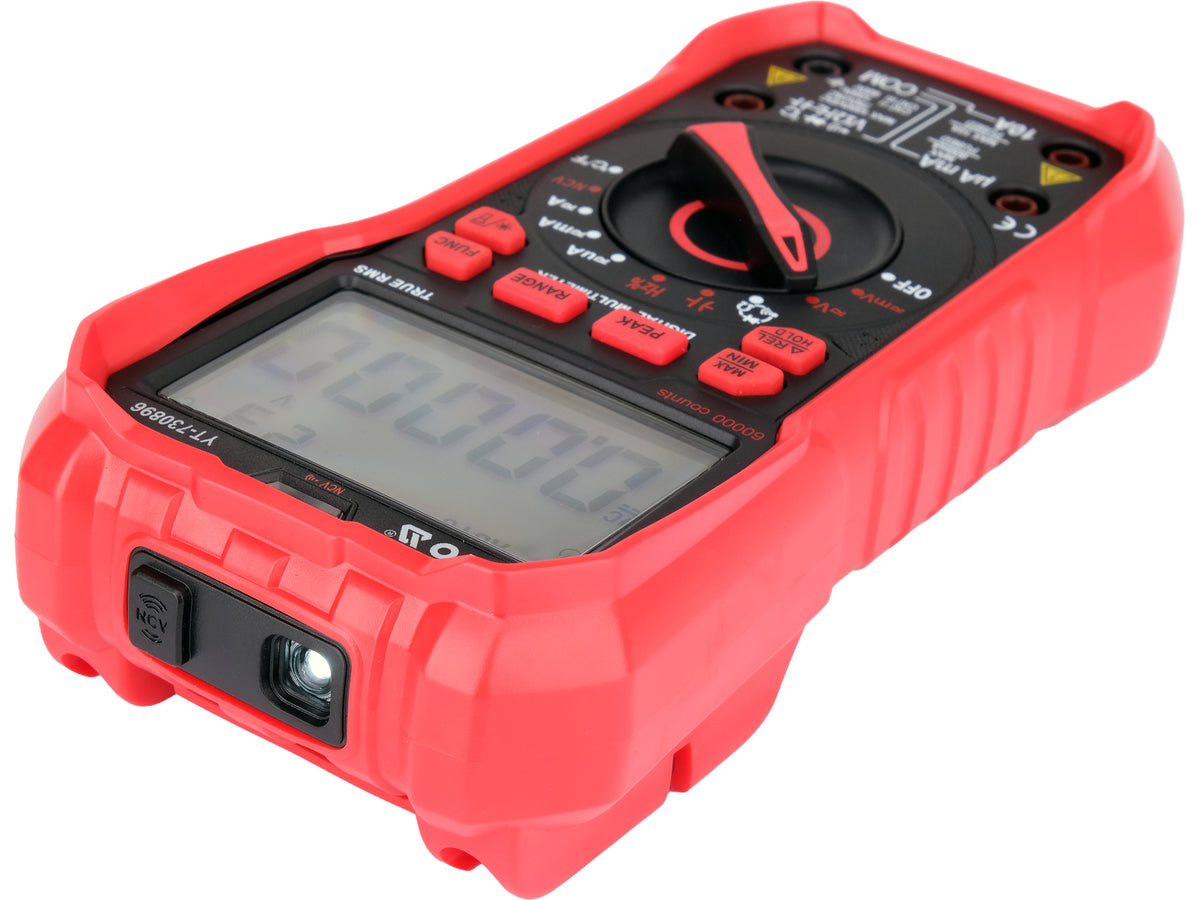

• NCV - kontaktlose Erkennung von Wechselspannung durch Induktion; das Messgerät erkennt das Vorhandensein von Spannung in einem isolierten Draht mithilfe des NCV-Sensors an der Vorderseite des Geräts.
• AUTO - automatische Anpassung des Messbereichs (nur eine Messung erforderlich), standardmäßig aktiviert; bei der Messung unbekannter Werte mit einem Messgerät mit manueller Bereichsumschaltung per Drehknopf müssen Messungen vom größten Bereich bis zu dem Bereich durchgeführt werden, der die genauesten Ergebnisse liefert – andernfalls riskieren wir eine Beschädigung des Geräts.
• RANGE - manuelle Änderung des Messbereichs, nützlich beim Überprüfen mehrerer identischer Bauteile mit bekanntem Wert, z. B. einer Reihe von Widerständen; die manuelle Einstellung des Bereichs verkürzt die Zeit solcher Messungen erheblich.
• REL - die Verwendung der Funktion während der Messung setzt das Display zurück und nimmt den sichtbaren Wert vor der Anzeige als Referenzniveau an; eine nachfolgende Messung zeigt die Differenz zwischen dem gemessenen Wert und dem gespeicherten Referenzwert an.
• FUNC - Änderung des Messmodus, z. B. von AC-Spannung auf DC.
• MAX/MIN - Beibehaltung des maximalen oder minimalen Wertes der aktuellen Messung auf dem Display.
• PEAK - Spitzenwert für Messungen von Wechselströmen und -spannungen.
• HOLD - Beibehaltung des aktuell gemessenen Wertes auf dem Display.

Zusätzliche Informationen:

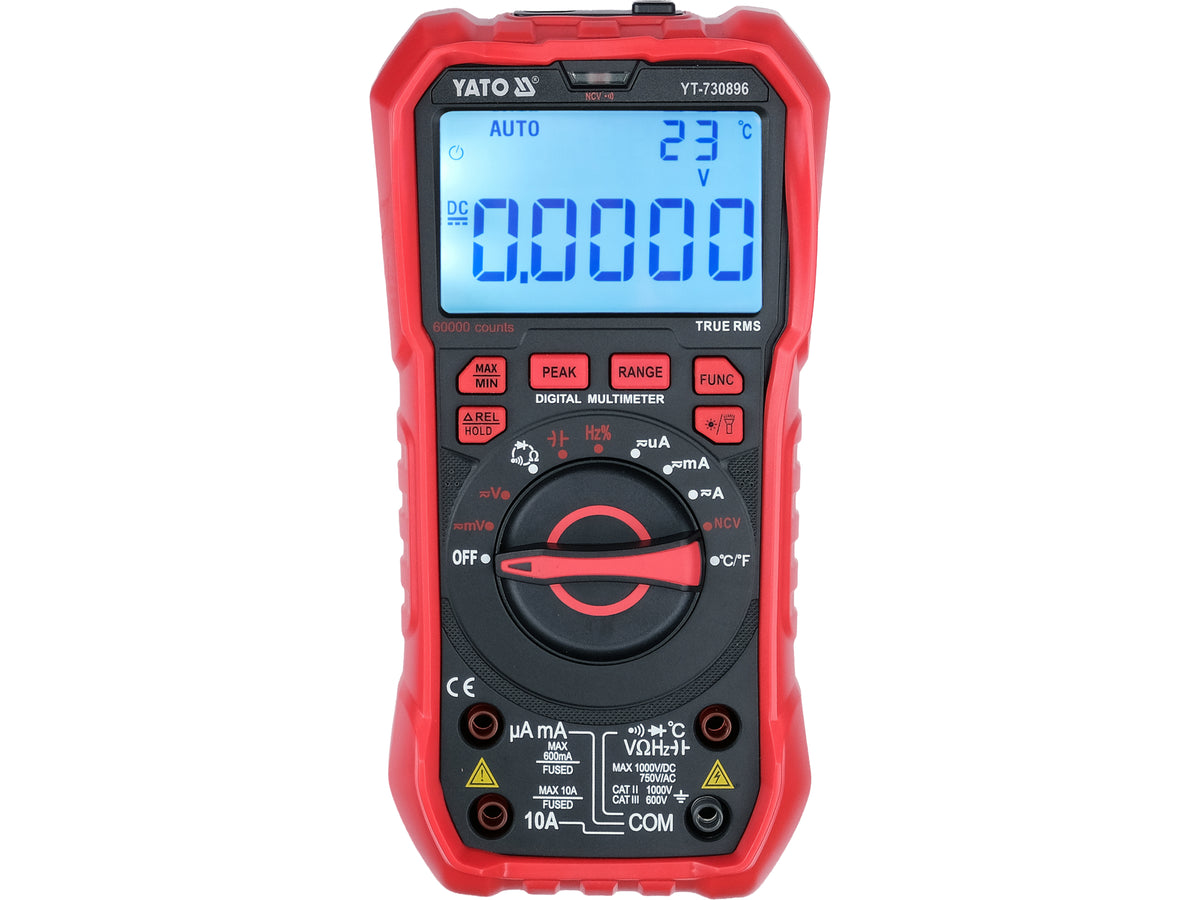

• LCD-Display, maximal angezeigter Wert: 60000
• Bildschirmbeleuchtung mit Lichtsensor, beleuchtet das Display automatisch je nach Umgebungshelligkeit.
• Messbuchsen werden beleuchtet, sobald eine bestimmte Messung ausgewählt wurde (deutlicher Hinweis darauf, in welche Messbuchsen die Messsonden für diese Messung gesteckt werden müssen).
• Ton- und Lichtsignal bei der Durchgangsprüfung für Widerstände unter 50 Ω.
• Möglichkeit, Diodentests und Durchgangsprüfungen separat einzuschalten.

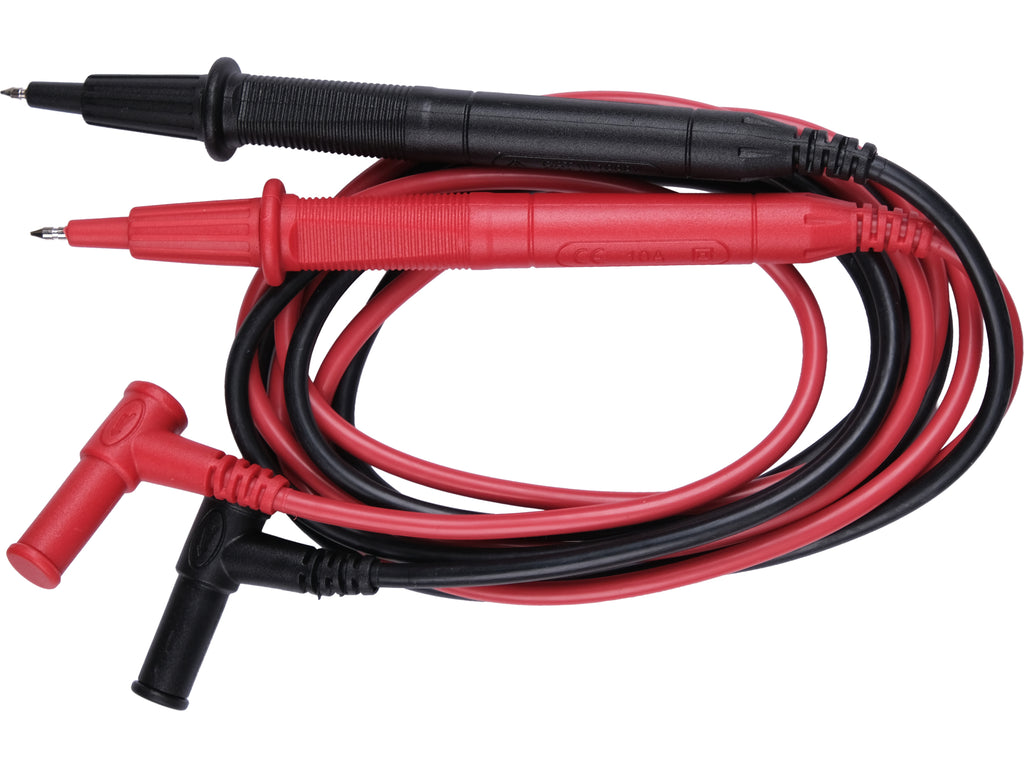

• Messsonden mit 13 cm Länge.
• Länge: des Kabels inklusive Sonden: 130 cm.
• Durchmesser: des Kabels inklusive Isolierung: 3,5 mm.

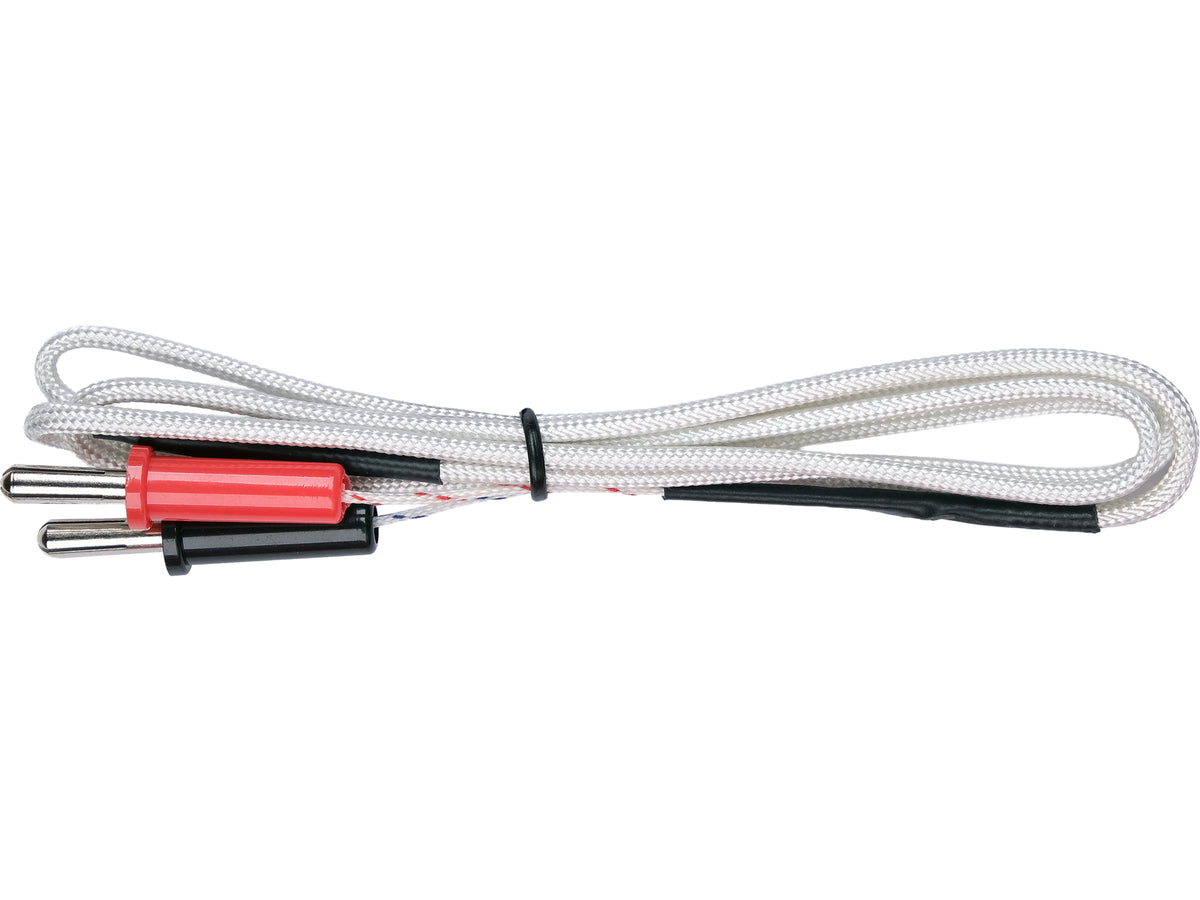

• Punktfühler für Temperaturmessung.
• Konstruktion mit Überlastschutz.
• Gehäuse aus ABS-Kunststoff.
• Automatische Abschaltung des Messgeräts nach 15 Minuten Inaktivität.
• Anzeige für niedrigen Batteriestand.
• Weiche Tasche mit Reißverschluss.
• Stromversorgung: 3 Batterien 1,5 V (AAA).
