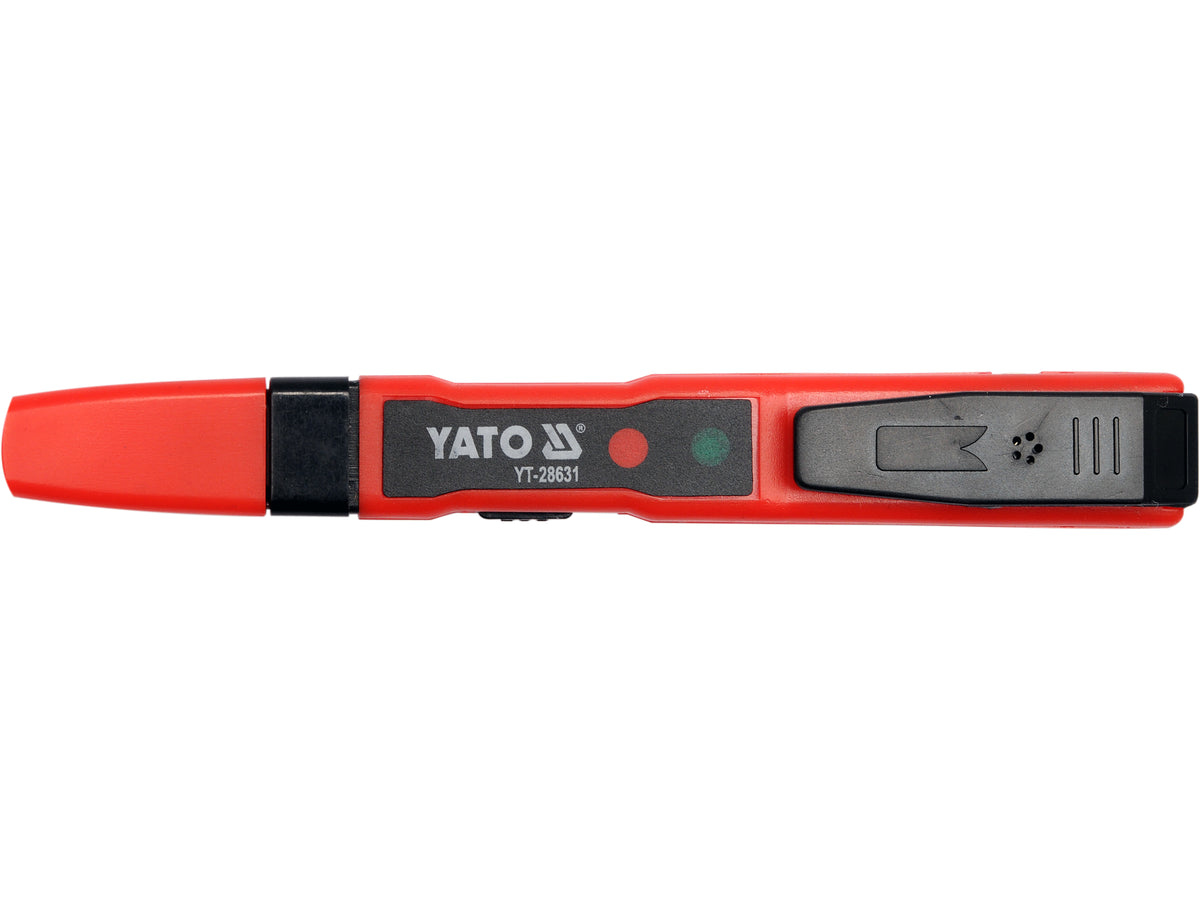

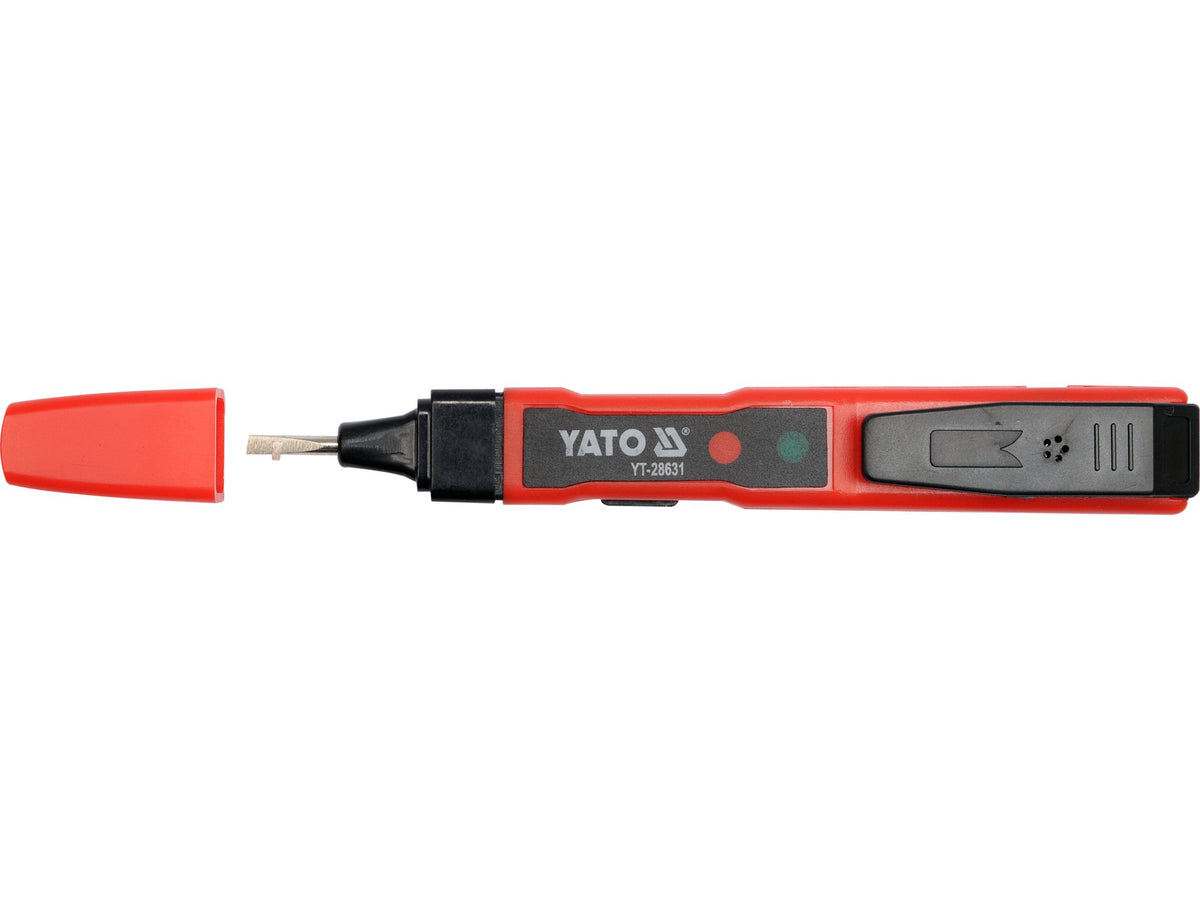

Der YT-28631 Spannungsprüfer ist ein universelles Testgerät, das unter anderem als herkömmlicher Spannungsprüfer sowie als berührungsloser Spannungsindikator fungieren kann. Er ermöglicht die Feststellung von elektrischer Spannung, die Erkennung von Wechselspannung (z. B. unter Putz) sowie die Durchführung einer Durchgangsprüfung und die Überprüfung des Zustands von Batterien oder Akkus. Das Vorhandensein von Spannung wird durch das Aufleuchten einer der LEDs im Gehäuse des Testgeräts angezeigt.
Funktionen des Prüfers:
- Erkennung von Wechselspannung mittels Kontaktmethode: 70 - 250 V
- Erkennung von Wechselspannung mittels induktiver Methode: 70 - 1000 V
- Batterieprüfung mittels Kontaktmethode: 1,5 bis 9 V
- Leitungsdurchgangsprüfung mittels Kontaktmethode: 0 - 100 MΩ
Technische Daten:
- Gesamtlänge: 140 mm
- Klingenbreite: 3,0 mm
- akustische und optische Signalisierung (LED)
- Empfindlichkeitseinstellung des Prüfers für die induktive Methode: [hoch - niedrig]
- Stromversorgung: 2x1,5 V; LR44
Kontaktmethode:
Ermöglicht Spannungserkennung, Batterieprüfung und Durchgangsprüfung. Um das Vorhandensein einer Phase in einer Steckdose zu prüfen, stellen Sie den Schalter auf [O] und führen Sie die Spitze des Prüfers in die Öffnung der Steckdose ein. Das Aufleuchten der roten LED zeigt das Vorhandensein der Phase an. Bei dieser Methode wird davon abgeraten, den Kontakt an der Seite des Griffs zu berühren. Das Berühren des Kontakts stellt zwar kein Risiko eines Stromschlags dar, erhöht jedoch die Empfindlichkeit des Prüfers und kann das Messergebnis verfälschen.
Überprüfung des Batteriestatus:
Stellen Sie den Prüfer auf die Position [O]. Berühren Sie anschließend den Kontakt an der Seite des Griffs, setzen Sie die Klinge des Prüfers an den mit „+“ gekennzeichneten Pol der Batterie an und berühren Sie mit der anderen Hand den mit „-“ gekennzeichneten Pol. Wenn die LED aufleuchtet, zeigt dies an, dass in der Batterie noch Spannung vorhanden ist. Der Prüfer kann den Zustand von Batterien oder Akkus prüfen, die zur Versorgung verschiedener elektrischer Geräte zwischen 1,5 V und 9 V vorgesehen sind. Diese Methode darf nicht zur Prüfung von Batterien oder Akkus mit höherer Spannung verwendet werden. Prüfen Sie keine Batterien oder Akkus, die an einen elektrischen Stromkreis angeschlossen sind.
Überprüfung des Leitungsdurchgangs:
Stellen Sie den Prüfer auf die Position [O] oder [L]. Berühren Sie anschließend den Kontakt an der Seite des Griffs, setzen Sie die Klinge des Prüfers an ein abisoliertes Ende der Leitung und fassen Sie mit der anderen Hand das andere abisolierte Ende der Leitung an. Befindet sich der Prüfer in der Position [O], wird der Durchgang der Leitung durch eine rote LED angezeigt. In der Position [L] leuchtet eine grüne LED und ein Signalton ertönt. Es ist untersagt, mit dieser Methode den Durchgang von unter Spannung stehenden Leitungen oder Leitungen in einem elektrischen Stromkreis zu prüfen.
Induktive Methode:
Ermöglicht die berührungslose Erkennung von Wechselspannung, selbst unter Putz. Um beispielsweise das Vorhandensein von Spannung in einem isolierten Kabel zu prüfen, stellen Sie den Prüfer auf die Position [L]. Halten Sie dann die Klinge fest und führen Sie den Metallkontakt am oberen Ende des Griffs nahe an das isolierte Kabel heran. Eine grüne LED leuchtet auf und ein Signalton zeigt das Vorhandensein von Spannung in der zu prüfenden Leitung an. Sie können die Empfindlichkeit der Methode erhöhen, indem Sie den Schalter von [L] auf [H] stellen. Diese Methode ermöglicht auch die „berührungslose“ Erkennung einer Unterbrechung in einem stromführenden Elektrokabel. An der Stelle der Unterbrechung hört der Prüfer auf, das Vorhandensein von Spannung zu signalisieren. Es ist auch möglich, den Prüfer umzudrehen und mit der Spitze nach Spannung zu suchen. Bei der Suche nach Leitungen unter Putz sollte jedoch darauf geachtet werden, keine Kratzer auf der Wand zu hinterlassen.
