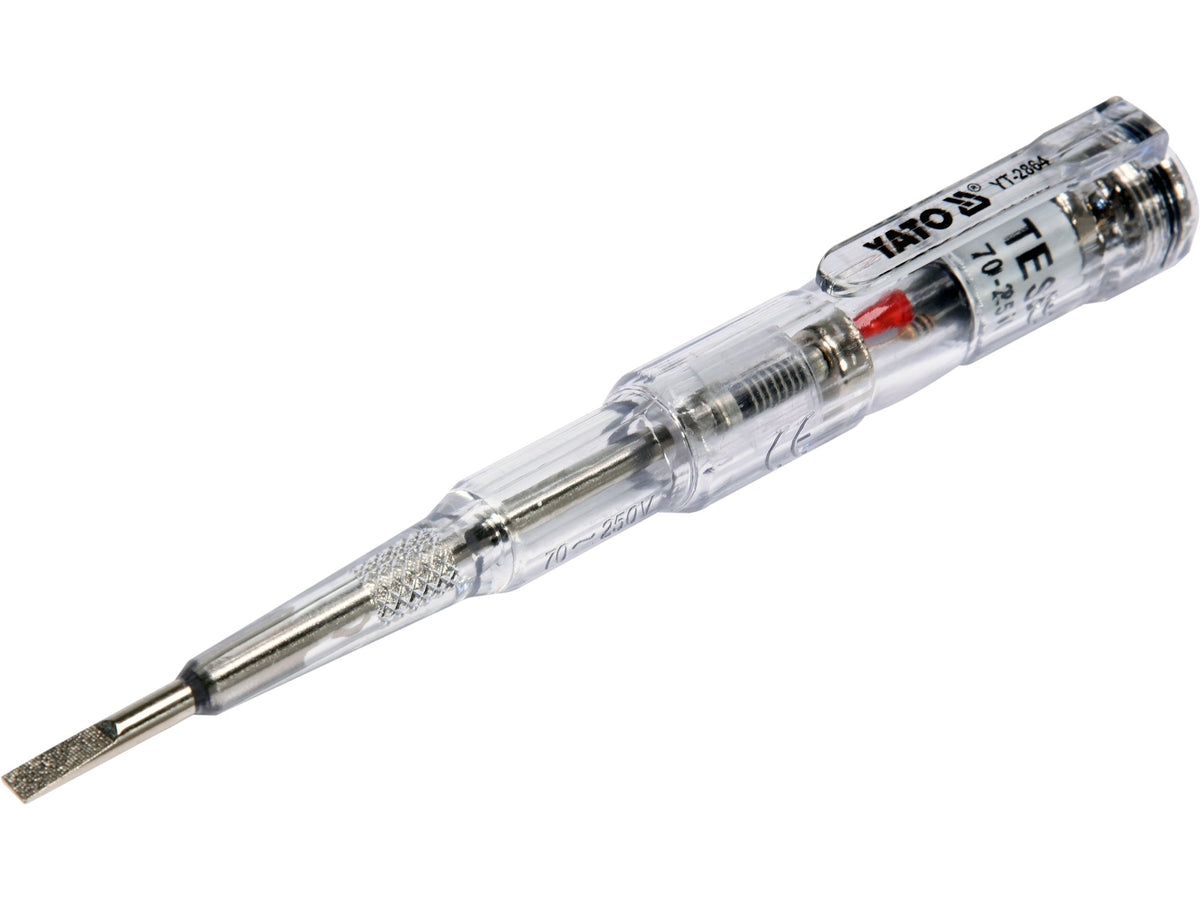

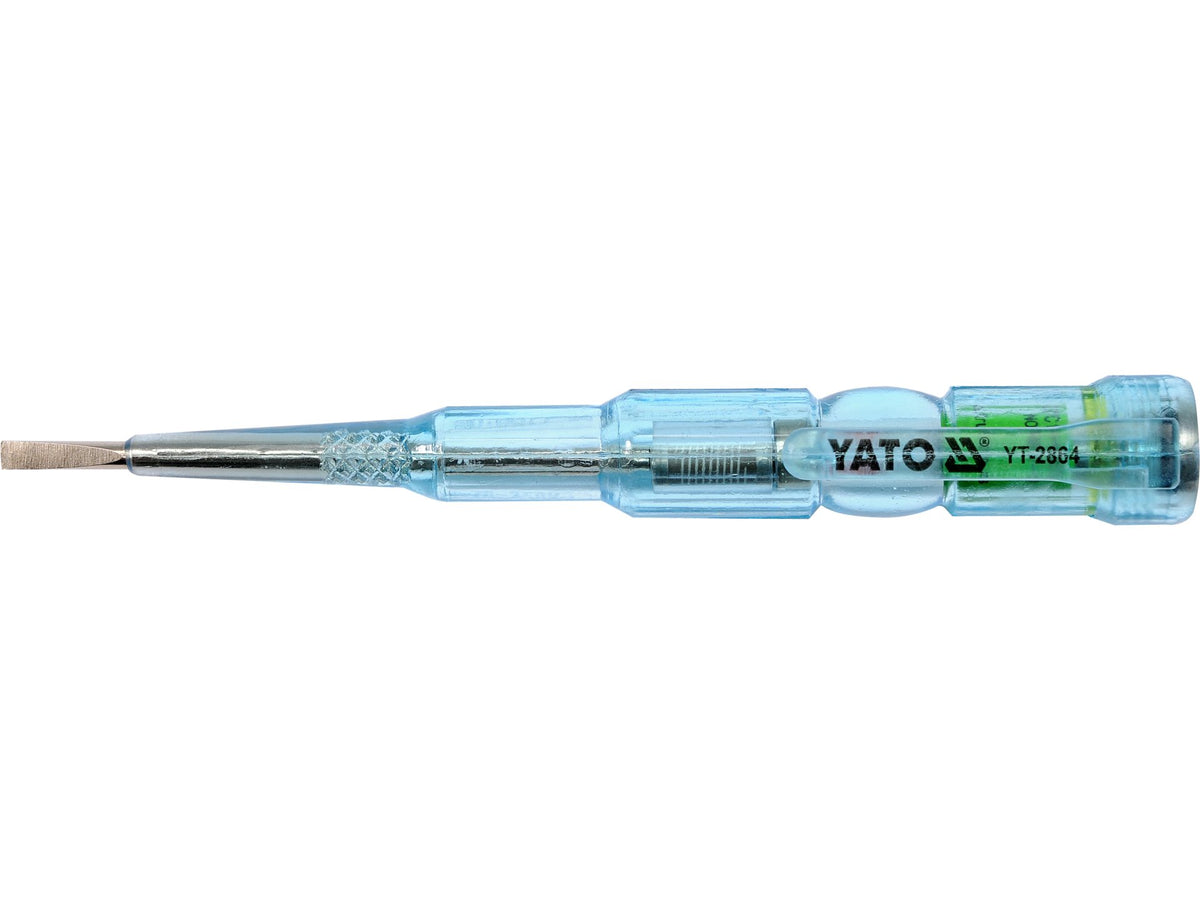

Der Spannungsprüfer YT-2864 ermöglicht die Erkennung von Wechselspannung, beispielsweise in einer Haushaltssteckdose oder an Kabelenden, mithilfe von zwei Methoden: Kontakt- und Induktionsverfahren. Mit dem Prüfer können Sie zudem eine Kabeldurchgangsprüfung durchführen sowie den Zustand von Batterien oder Akkus überprüfen. Das Vorhandensein von Spannung wird durch das Aufleuchten einer LED im Griff angezeigt.
Funktionen des Prüfers:
- AC-Spannungserkennungsbereich mittels Kontaktverfahren: 70 - 250 V
- AC-Spannungserkennungsbereich mittels Induktionsverfahren: 70 - 600 V
- Batterieprüfung mittels Kontaktverfahren: 1,5 - 9 V
- Kabeldurchgangsprüfung mittels Kontaktverfahren: 0 - 50 MΩ
Technische Daten
- Gesamtlänge: 140 mm
- Klingenbreite: 3,5 mm
- Stromversorgung: 2x 1,5 V; LR41
Kontaktverfahren:
Setzen Sie die Klinge auf einen stromführenden Stromkreis auf. Das Aufleuchten der LED zeigt an, dass elektrische Spannung an diesem Bauteil anliegt. Bei dieser Methode wird davon abgeraten, den Kontakt am oberen Ende des Griffs zu berühren. Das Berühren des Kontakts stellt zwar kein Risiko eines Stromschlags dar, erhöht jedoch die Empfindlichkeit des Prüfers und kann das Messergebnis verfälschen.
Induktionsverfahren:
Mit dieser Methode kann Wechselspannung in einem isolierten Kabel erkannt werden. Halten Sie dazu den Prüfer am isolierten Teil der Klinge fest und führen Sie den Kontakt am oberen Ende des Griffs nahe an das isolierte Kabel. Wenn die LED aufleuchtet, zeigt dies an, dass das geprüfte Kabel unter Spannung steht. Die Empfindlichkeit der Methode kann erhöht werden, indem man den Prüfer am nicht isolierten Teil der Klinge hält. Diese Methode ermöglicht auch eine "kontaktlose" Erkennung eines Kabelbruchs bei spannungsführenden Leitungen. An der Stelle des Kabelbruchs hört der Prüfer auf, das Vorhandensein von Spannung zu signalisieren.
Überprüfung des Batteriezustands:
Mit dem Prüfer können Sie den Zustand von Batterien oder Akkus prüfen, die für die Stromversorgung verschiedener elektrischer Geräte zwischen 1,5 V und 9 V ausgelegt sind. Setzen Sie die Klinge des Prüfers an den mit "+" gekennzeichneten Batteriepol, berühren Sie den Kontakt oben am Griff und berühren Sie dann den mit "-" gekennzeichneten Batteriepol. Wenn die LED aufleuchtet, zeigt dies an, dass die Batterie oder der Akku geladen ist. Verwenden Sie diese Methode nicht, um Batterien oder Akkus mit einer höheren Spannung zu testen. Testen Sie keine Batterien oder Akkus, die an einen Stromkreis angeschlossen sind.
Überprüfung der Kabeldurchgängigkeit:
Die Durchgängigkeit des Kabels wird geprüft, indem die Klinge an ein Ende des Kabels gehalten wird, während man gleichzeitig den Kontakt am oberen Ende des Griffs berührt und das andere Ende des Kabels festhält. Das Aufleuchten der LED zeigt die Durchgängigkeit des geprüften Kabels an. Es ist untersagt, die Durchgängigkeit von stromführenden Leitungen oder Leitungen in einem elektrischen Stromkreis mit dieser Methode zu prüfen.
