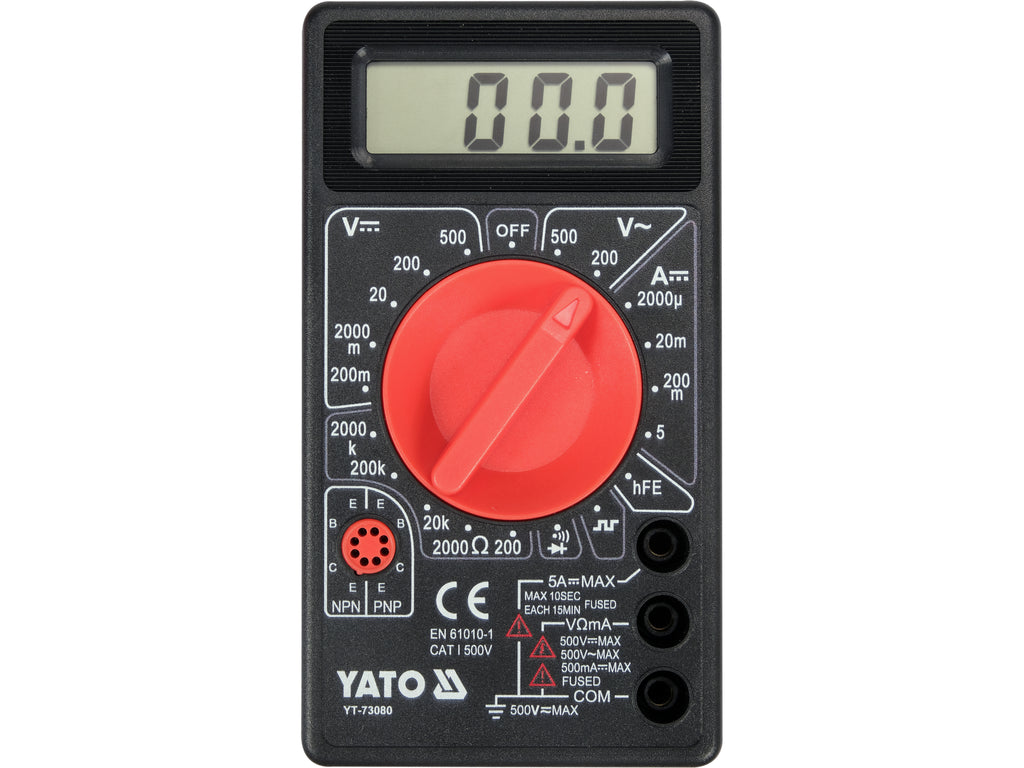

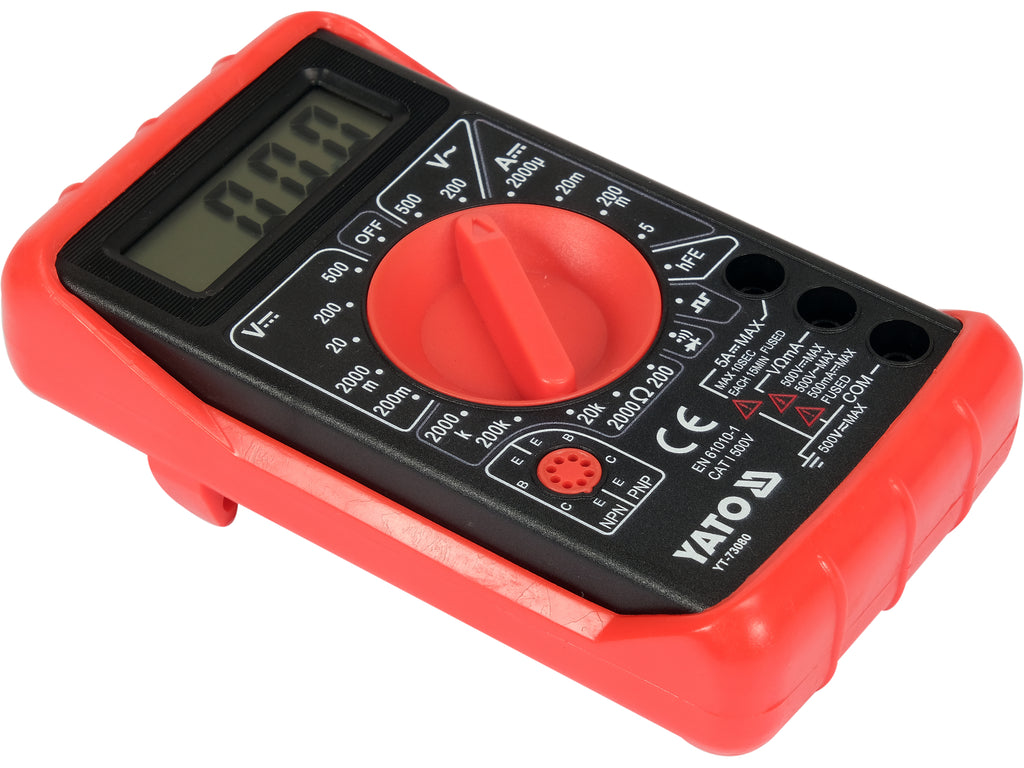

Mit dem Universalmessgerät YT-73080 mit manuellem Messbereich für jede Messung können Sie grundlegende sowie fortgeschrittene elektrische Messungen durchführen. Es ist das Basismodell in unserem Angebot. Zusätzlichen Schutz vor mechanischen Beschädigungen bietet das sogenannte Holster – eine Gummihülle, die über das Gehäuse des Geräts gespannt ist.
Grundlegende Messungen
- Wechselspannungsmessung: AC 0-500 V
- Gleichspannungsmessung: DC 0-500 V
- Gleichstrommessung: DC 0-5 A
- Widerstandsmessung: 0-2 MΩ
- Diodentest:IF 1 mA,UR 3 V
- Durchgangsprüfung: 0-30 Ω
Zusätzliche Messungen:
- hFe-Transistortest: 0-1000, eingebaute Messbuchse
- Rechteckwellengenerator: 5 Vpp, 50 Hz
Messgenauigkeiten:
Beispiel zur Bestimmung der Genauigkeit für die Wechselspannungsmessung. Berechnung für das Messergebnis: 235 V
- Die Messgenauigkeit des Geräts YT-73080 für diesen Bereich beträgt: ±(2% + 10), Auflösung 1 V
- Berechnung der Messfehlerformel: (Messergebnis x 2%) + 10 x Auflösung
- Berechnung: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V
Ergebnis inklusive Messfehler für die Anzeige 235 V = 235 ± 14,7 V*
- Ergebnis inklusive Messfehler für die Gleichspannungsmessung Anzeige 12 V = 12 ± 0,146 V
Eine Tabelle mit der Auflösung und Genauigkeit für eine bestimmte Messung finden Sie in der Bedienungsanleitung.
*Das Messgerät YT-73080 verfügt über keine True-RMS-Messfunktion, daher ist das obige Ergebnis nur der tatsächliche RMS-Wert der Wechselspannung für eine normale Sinuswellenform.
Integrierte Funktionen:
- Wellengenerator – durch Einstellen des Drehschalters zur Signalerzeugung generiert das Messgerät eine 5 Vpp Spitze-Spitze-Rechteckwelle mit einer Frequenz von etwa 50 Hz. Das Signal kann in der Audiotechnik, z. B. zur Lautsprecherdiagnose, verwendet werden.
- DATA HOLD [H] – hält den aktuell gemessenen Wert auf dem Display fest
Zusätzliche Informationen:
- LCD-Display, maximal angezeigtes Ergebnis: 1999
- akustisches Signal bei der Durchgangsprüfung für Widerstände unter 30 Ω
- automatische Umschaltung vom Diodentest auf die Durchgangsprüfung bei einem Schaltkreiswiderstand von weniger als 30 Ω (es ist nicht möglich, das Messgerät nur auf den Diodentest einzustellen)

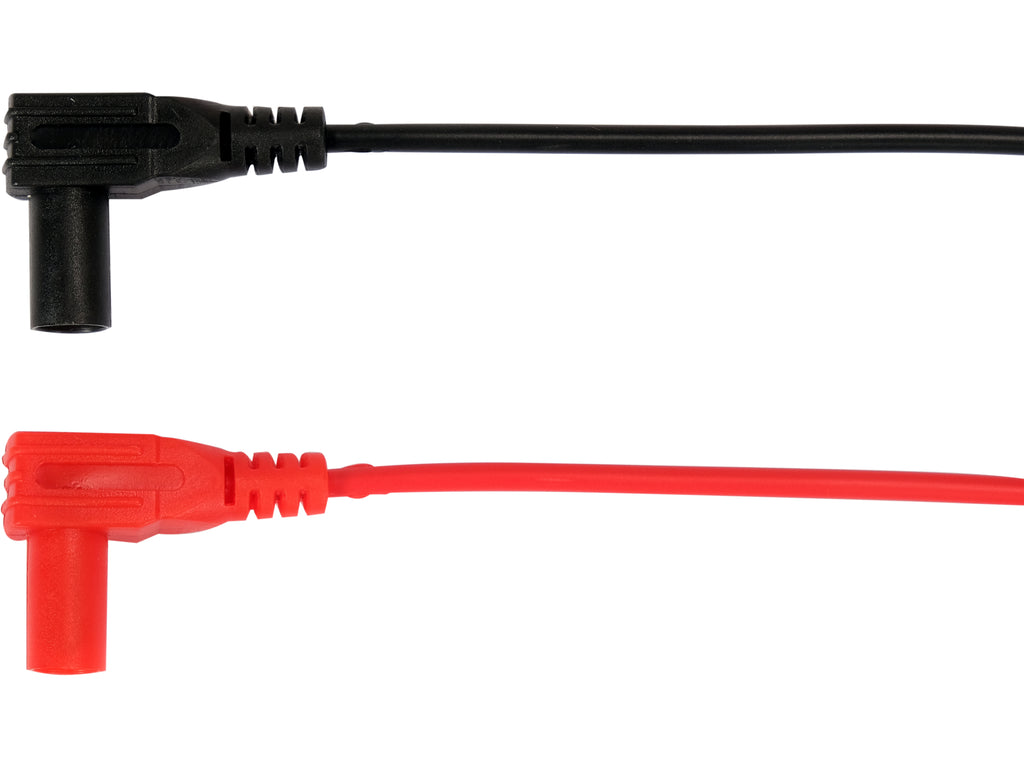

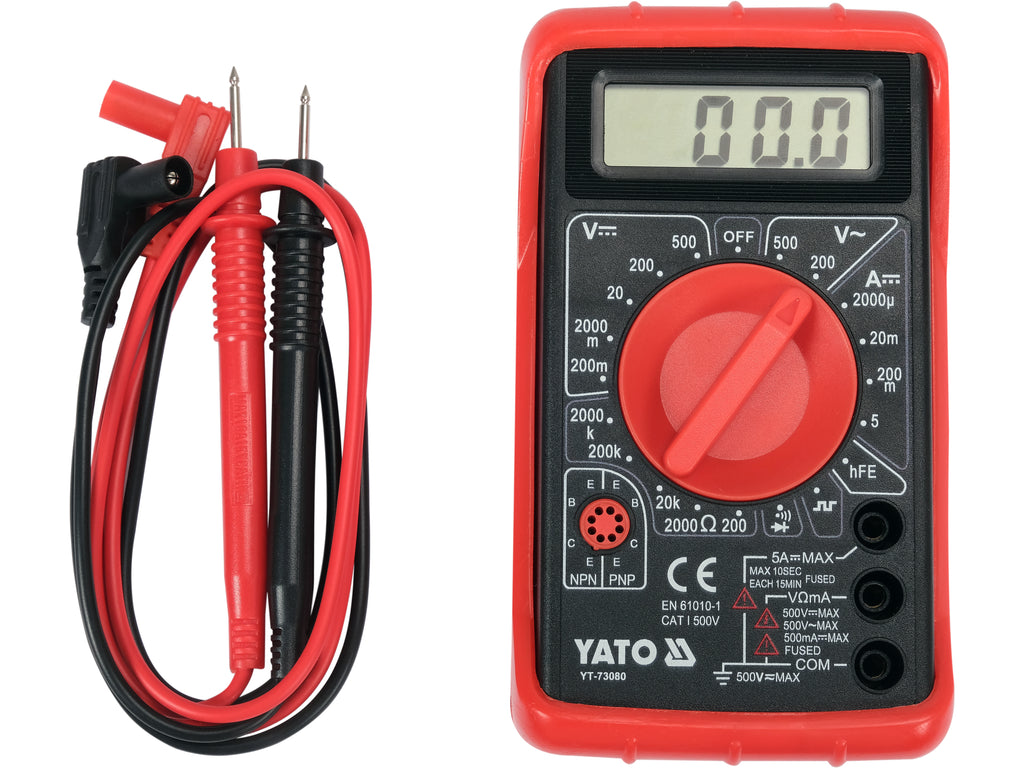

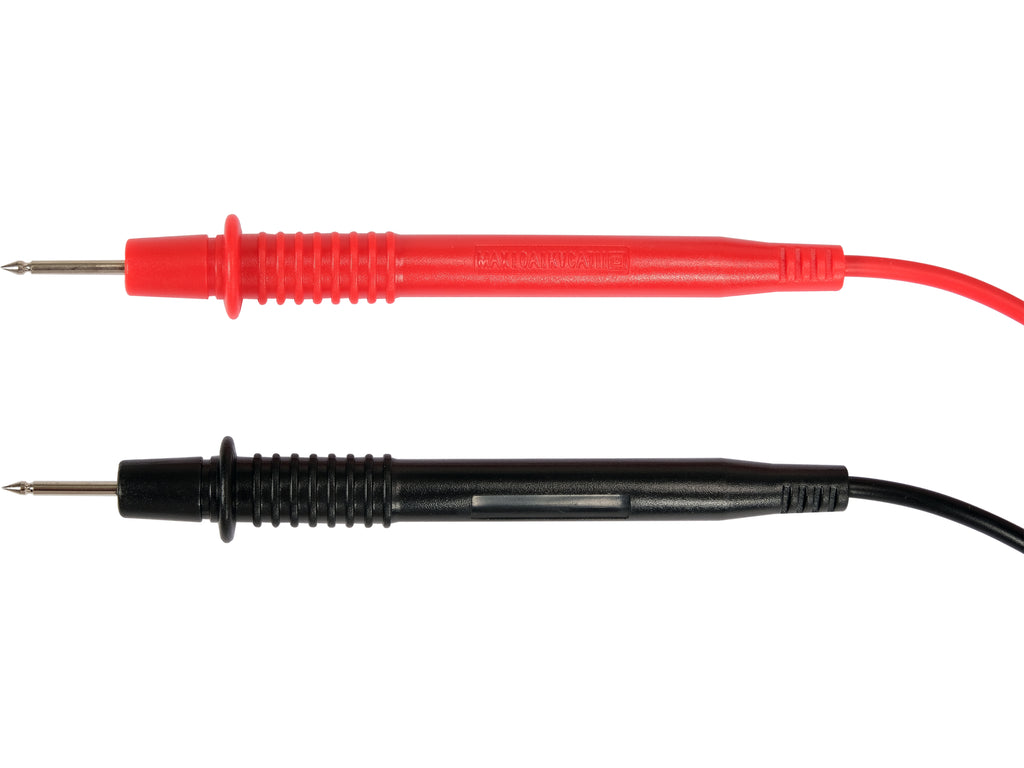

- Messspitzen im Lieferumfang enthalten
- Konstruktion mit Überlastschutz

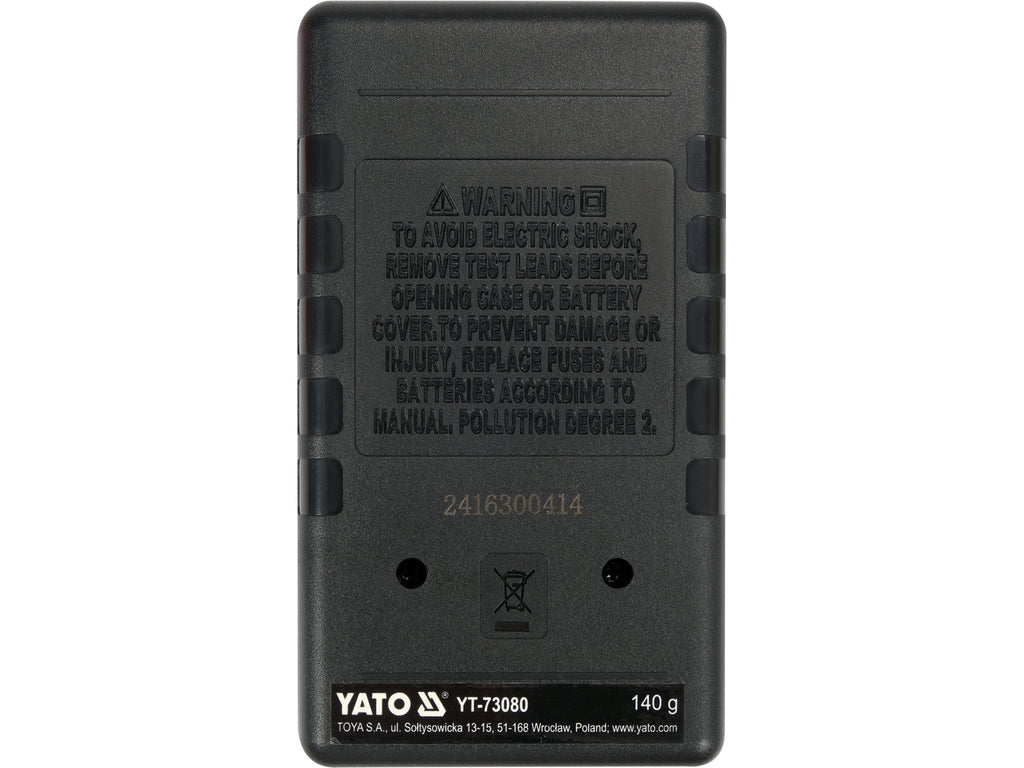

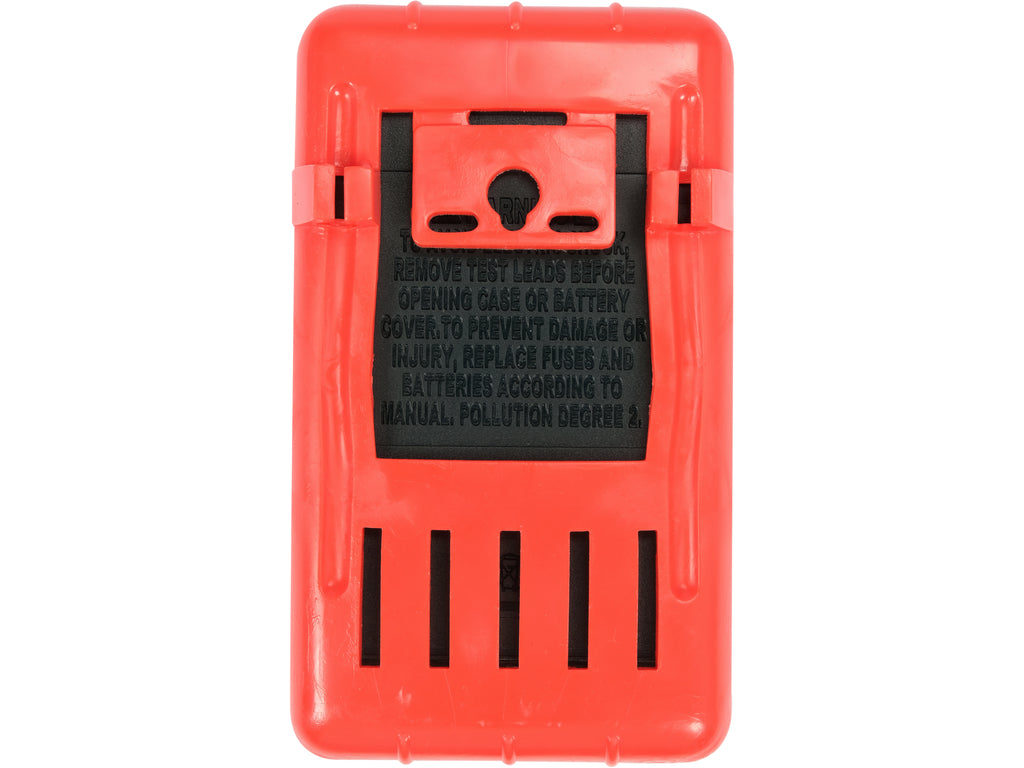

- ABS-Gehäuse + sogenanntes Holster, d. h. eine Gummihülle, die das Messgerät vor mechanischen Beschädigungen schützt
- Batterieanzeige
- Stromversorgung: 9 V (6F22) Batterie
Achtung!
Bei der Messung unbekannter Werte mit einem Messgerät mit manueller Bereichswahl müssen die Messungen nacheinander vom größten Bereich bis zu dem Bereich durchgeführt werden, der das genaueste Ergebnis liefert – andernfalls besteht die Gefahr, dass das Gerät beschädigt wird.
