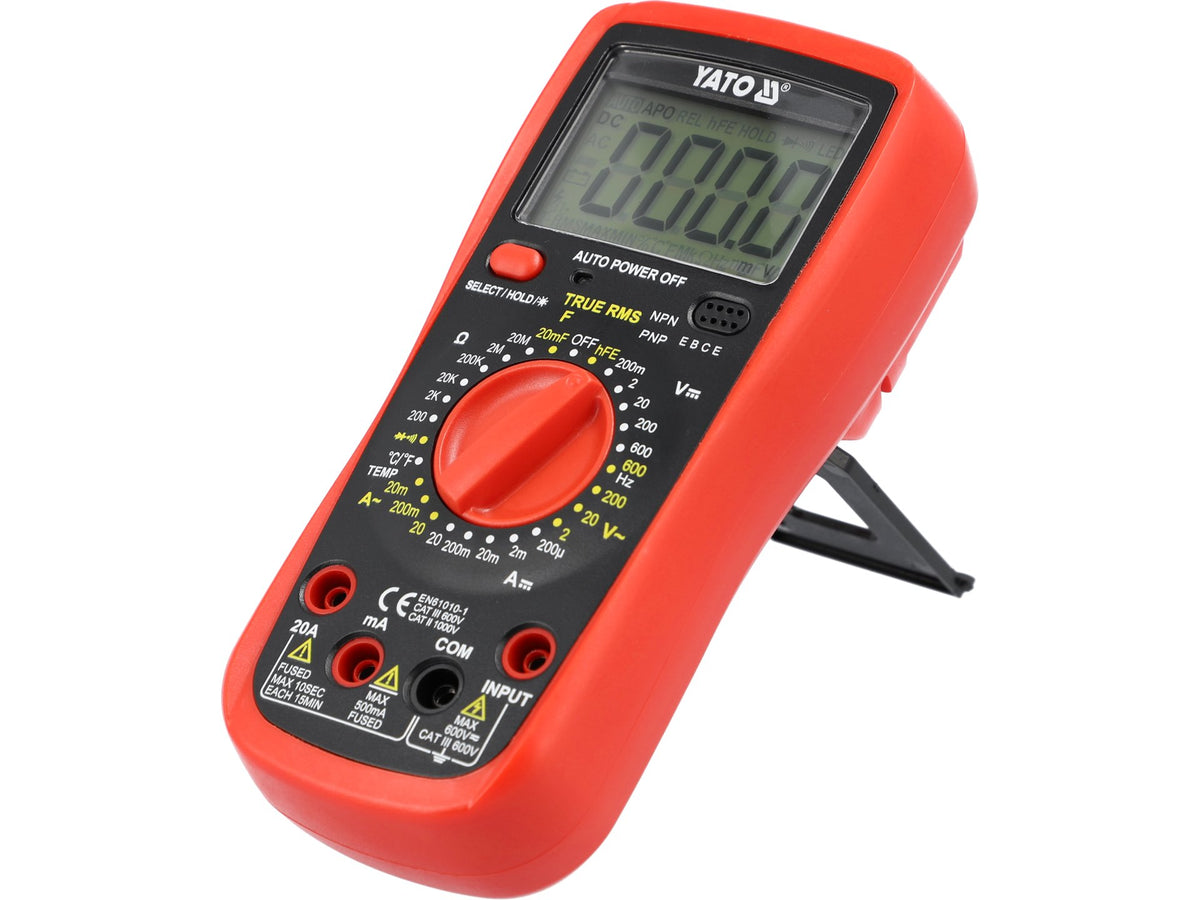

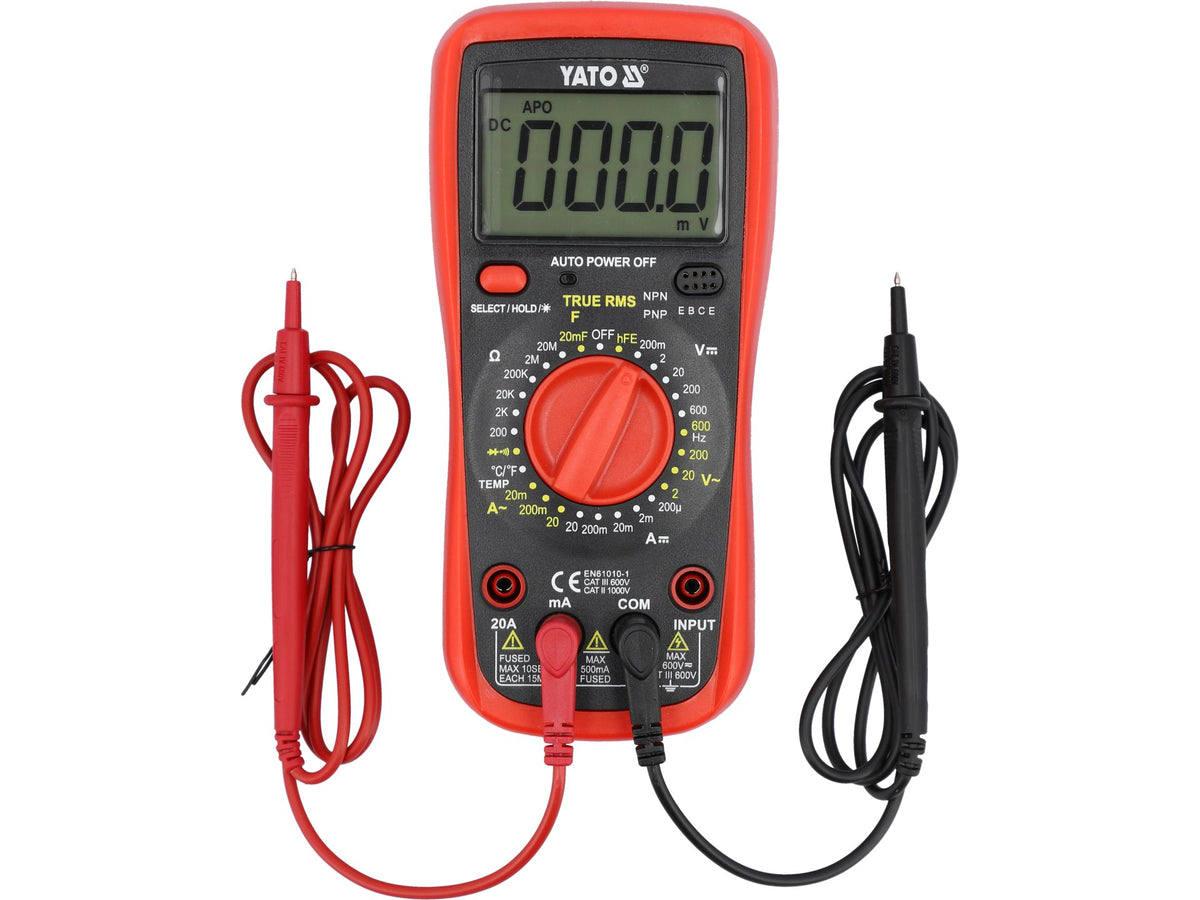

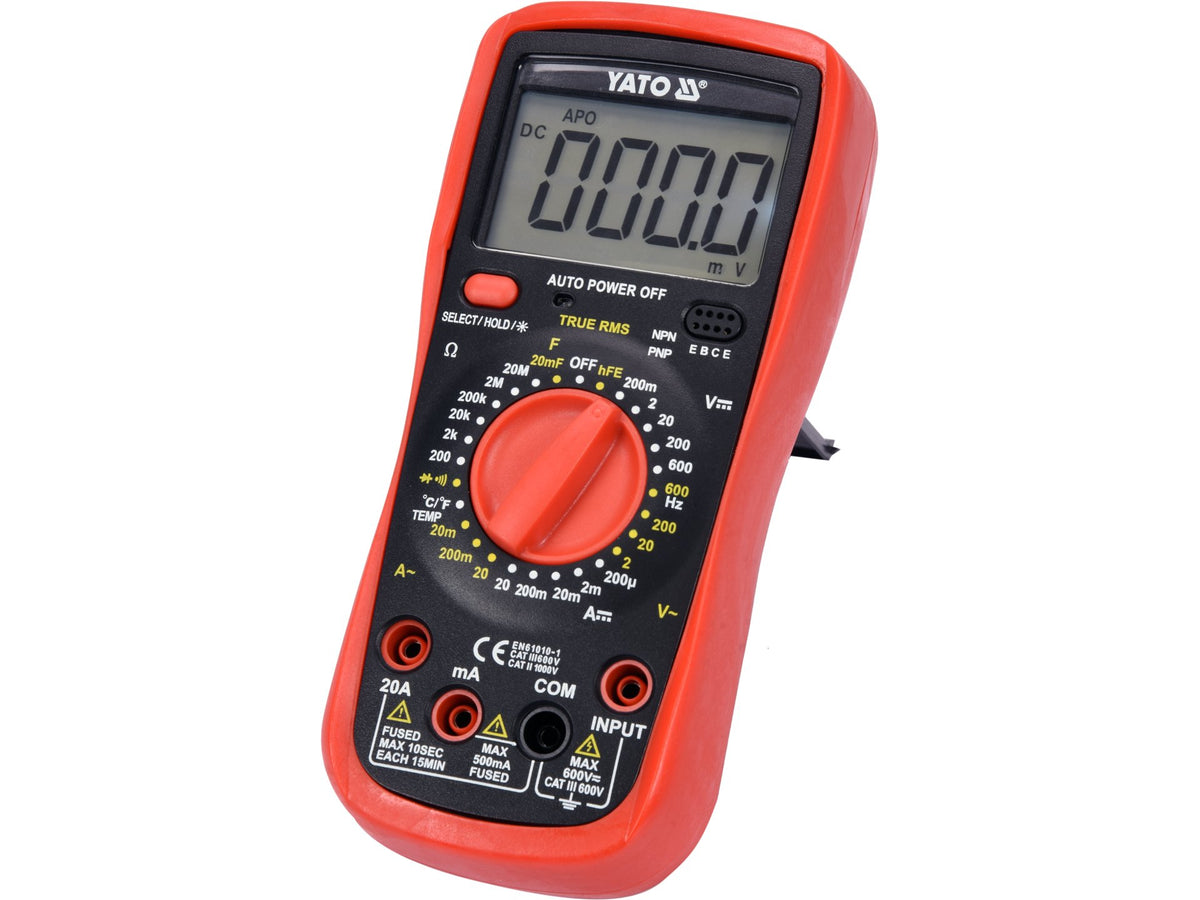

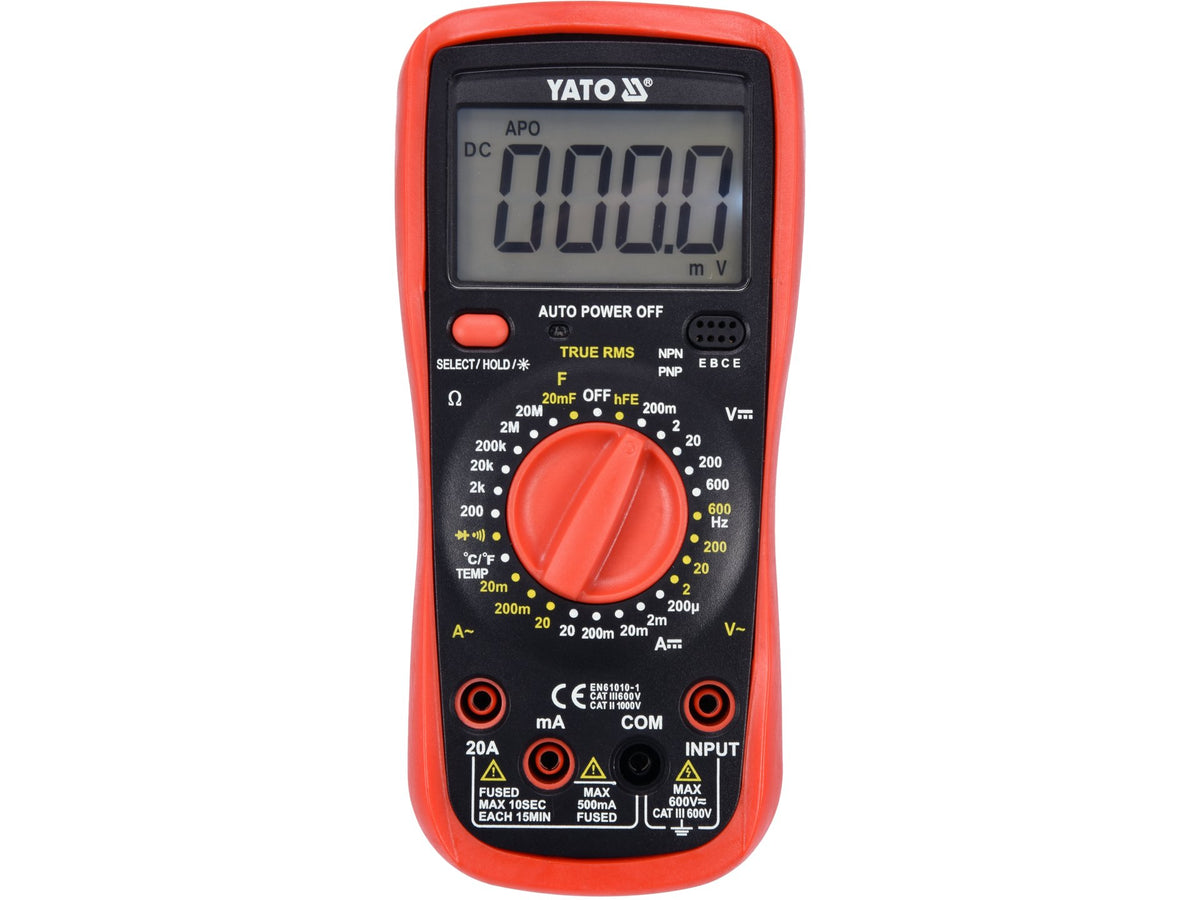

Mit dem Multifunktionsmessgerät YT-73083 mit TRUE RMS-Funktion und manueller Bereichswahl für jede Messung können Sie grundlegende und fortgeschrittene elektrische Messungen durchführen. AC- und DC-Strommessungen bis zu 20 Ampere unterscheiden das Multimeter von anderen Geräten, und das große Display mit blauer Hintergrundbeleuchtung macht das Ergebnis selbst bei schwierigen Lichtverhältnissen sichtbar.
Basismessungen:
- AC-Spannungsmessung: WECHSELSPANNUNG 0-600 V, TRUE RMS
- DC-Spannungsmessung: GLEICHSPANNUNG 0-600 V
- Wechselstrommessung: WECHSELSTROM 0-20 A, TRUE RMS
- DC-Strommessung: GLEICHSTROM 0-20 A
- Widerstandsmessung: 0-20 MΩ
- Diodentest:IF 1mA,UR 3,3 V
- Durchgangsprüfung: 0-100 Ω
Zusätzliche Messungen:
- Kapazitätsmessung: 0-20 mF
- Netzfrequenzmessung in 230-V- und 400-V-Hausinstallationen: 50-60 Hz
- Temperaturmessung: -40 bis 1000°C
- hFe-Transistortest: 0-1000, integrierte Messbuchse
Messgenauigkeiten:
Beispiel für die Genauigkeitsbestimmung bei der AC-Spannungsmessung. Berechnung für das Messergebnis: 235 V
- Die Messgenauigkeit des Geräts YT-73083 für diesen Bereich beträgt: ±(1,2% + 8), Auflösung 0,1 V
- Berechnung der Messfehlerformel: (Messergebnis x 1,2%) + 8 x Auflösung
- Berechnung: (235 x 1,2%) + 8 x 0,1 = 2,82 + 0,8 = 3,62 V
Tatsächliches Ergebnis inklusive Messfehler für die Anzeige 235 V = 235 ± 3,62 V
- Tatsächliches Ergebnis inklusive Messfehler für eine DC-Spannungsmessanzeige von 12 V = 12 ± 0,126 V
- Tatsächliches Ergebnis inklusive Messfehler für die Anzeige der Wechselstrommessung 8 A = 8 ± 0,15 A
Eine Tabelle mit der Auflösung und Genauigkeit für die Messung finden Sie in der Bedienungsanleitung.
Eingebaute Funktionen:
- TRUE RMS – ein Messgerät mit dieser Funktion zeigt den tatsächlichen Effektivwert der AC-Spannung/des Stroms an. Im Gegensatz zu mittelwertbildenden Messgeräten zeigen Geräte mit True RMS nicht nur den korrekten Wert für Sinuswellen an, sondern auch für verformte Wellenformen, beispielsweise durch Oberschwingungen oder Rechteck- bzw. Dreieckssignale. Eine unverzichtbare Funktion überall dort, wo Schaltnetzteile, Frequenzumrichter, HLK-Anlagen usw. in einem Stromkreis vorhanden sind.
- SELECT – Wechsel des Messmodus, z. B. Umschalten von Diodentest auf Durchgangsprüfung; wenn der Drehknopf auf AC 600V-Messung eingestellt ist, Umschalten auf Frequenzmessung in Hausinstallationen.
- DATA HOLD – Festhalten des aktuell gemessenen Wertes auf dem Display
Zusätzliche Informationen
- LCD-Display, maximal angezeigtes Ergebnis: 1999
- Hintergrundbeleuchtung des Displays
- akustisches Signal bei der Durchgangsprüfung für Widerstände unter 50 Ω
- Möglichkeit, Dioden- und Durchgangstests separat einzuschalten

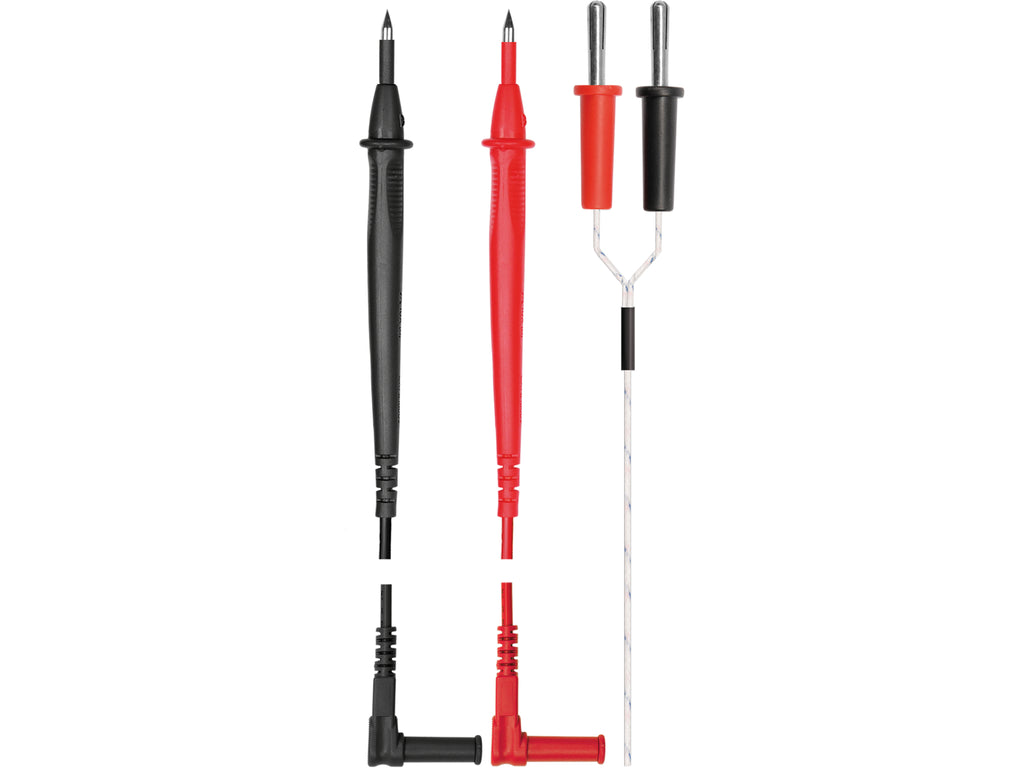

- Messleitungen und Temperaturfühler im Lieferumfang enthalten
- Konstruktion mit Überlastungsschutz
- Gehäuse aus ABS-Kunststoff + sogenanntes Holster, d. h. eine Gummiummantelung, die das Messgerät vor mechanischen Schäden schützt
- automatische Abschaltung nach 15 Minuten
- Batteriestandsanzeige
- Stromversorgung: 9-V-Batterie (6F22)
Achtung!
Beim Messen unbekannter Werte mit einem Messgerät mit manueller Bereichswahl über den Drehknopf sollten die Messungen nacheinander vom größten Bereich bis zu dem Bereich durchgeführt werden, der das genaueste Ergebnis liefert – andernfalls besteht die Gefahr, das Gerät zu beschädigen.
