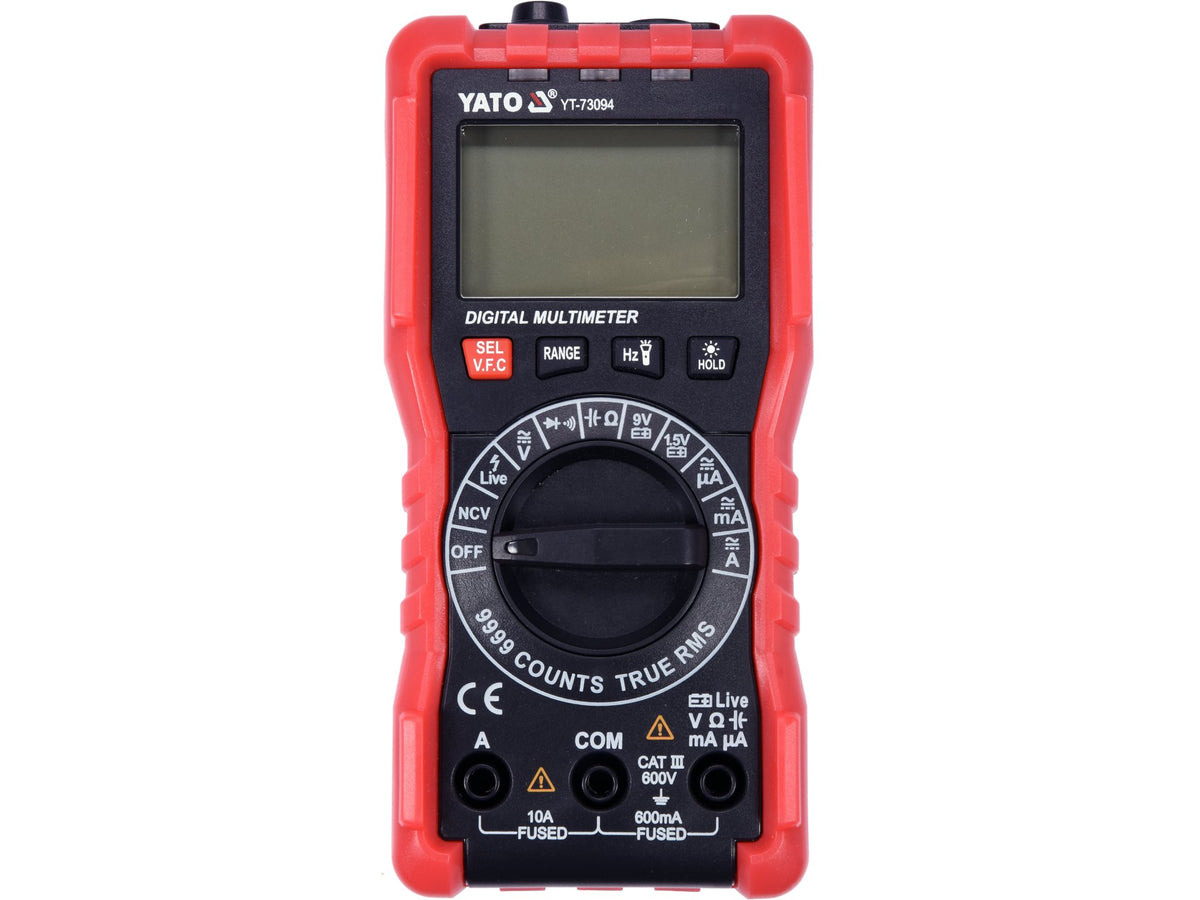

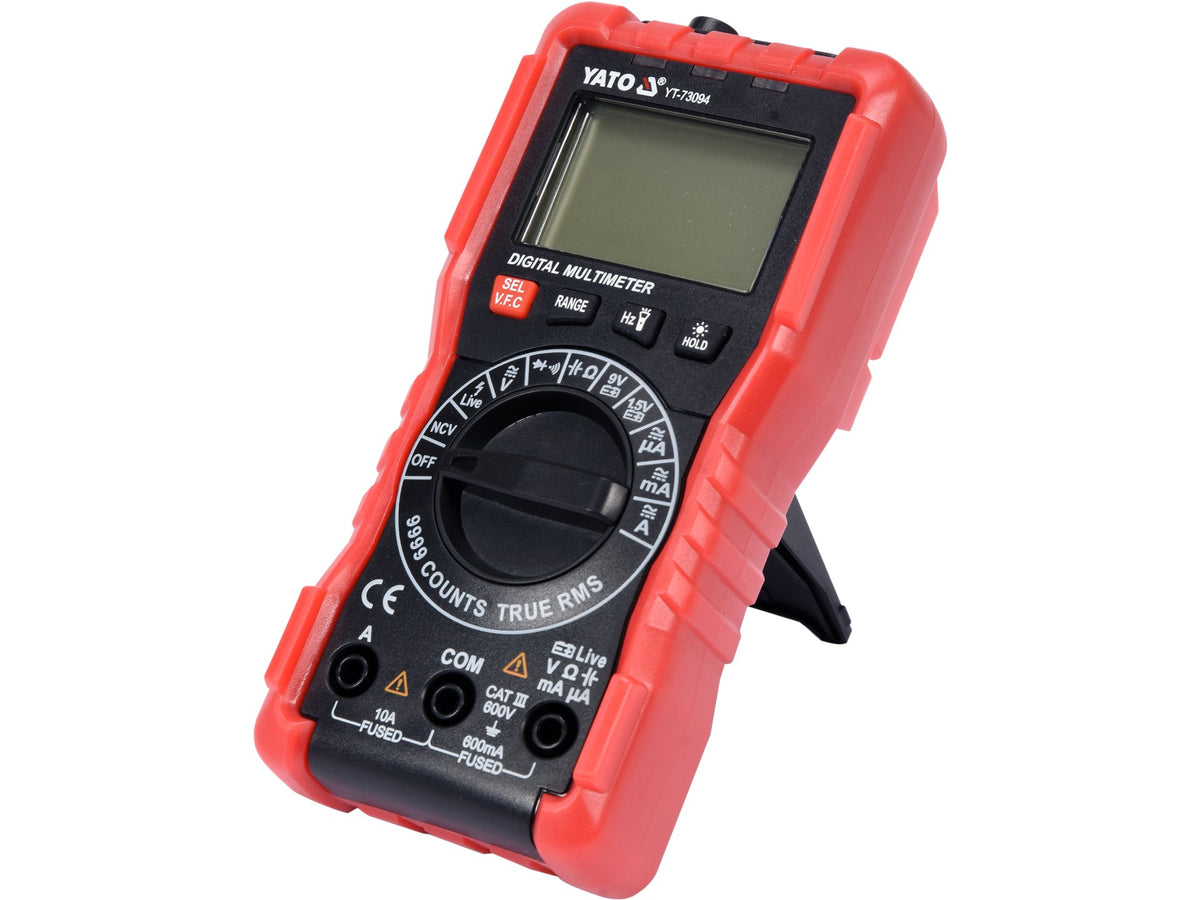

Multifunktionales Digitalmessgerät

Mit dem Universalmessgerät YT-73094 mit TRUE RMS-Funktion und automatischer Bereichswahl für jede Messung können grundlegende und fortgeschrittene elektrische Messungen durchgeführt werden. Eine zusätzliche und nützliche Option ist die Möglichkeit der berührungslosen AC-Spannungserkennung sowie der Phasendraht-Erkennung durch Isolierung. Mit dem 1,5V- und 9V-Batterietest können wir die Spannung der Batterie unter Last überprüfen. Dies hilft, den Zustand der Batterie zu beurteilen und die Notwendigkeit eines Austauschs auszuschließen oder zu bestätigen.

Grundlegende Messungen:

• AC-Spannungsmessung: A.C. 0-600 V, TRUE RMS + V.F.C.
• DC-Spannungsmessung: GLEICHSPANNUNG 0-600 V
• Wechselstrommessung: A.C. 0-10 A, TRUE RMS + V.F.C.
• Gleichstrommessung: GLEICHSTROM 0-10 A
• Widerstandsmessung: 0-9,999 MΩ
• Diodentest:_IF 1 mA,_UR 3,3 V
• Durchgangsprüfung: 0-30 Ω

Zusätzliche Messungen:

• Kondensatormessung: 0-99,99 mF
• Frequenzmessung: 0-60 kHz
• Berührungslose AC-Spannungserkennung: NCV
• 1,5 V Batterietest mit einem Lastwiderstand von ca. 30 Ω
• 9 V Batterietest mit einem Lastwiderstand von ca. 300 Ω

Messgenauigkeiten:

Beispiel der Genauigkeitsbestimmung für AC-Spannungsmessung. Berechnung für Messergebnis: 235 V

• Die Messgenauigkeit des Geräts YT-73094 für diesen Bereich beträgt: ±(1,2% + 3), Auflösung 0,1 V
• Berechnung der Messfehlerformel: (Messergebnis x 1,2%) + 3 x Auflösung
• Berechnung: (235 x 1,2%) + 3 x 0,1 = 2,82 + 0,3 = 3,12 V

Tatsächliches Ergebnis inklusive Messfehler für Anzeige 235 V = 235 ± 3,12 V

• Tatsächliches Ergebnis inklusive Messfehler für eine DC-Spannungsanzeige 12 V = 12 ± 0,114 V
• Tatsächliches Ergebnis inklusive Messfehler für die Anzeige der Wechselstrommessung 8 A = 8 ± 0,15 A

Eine Tabelle mit der Auflösung und Genauigkeit für die Messung ist in der Bedienungsanleitung zu finden.

Integrierte Funktionen:

• TRUE RMS – ein Messgerät mit dieser Funktion zeigt den wahren Effektivwert der Wechselspannung/-stromstärke an. Im Gegensatz zu Mittelwert-Messgeräten zeigen Geräte mit True RMS nicht nur den korrekten Wert für Sinuswellenformen an, sondern auch für verzerrte Sinuswellenformen, beispielsweise durch Oberschwingungen oder Rechteck- bzw. Dreiecksformen. Eine unverzichtbare Funktion überall dort, wo Schaltnetzteile, Frequenzumrichter für Motoren, HLK-Anlagen usw. in einem Stromkreis vorkommen.
• NCV – berührungslose AC-Spannungserkennung durch induktives Verfahren. Das Messgerät erkennt das Vorhandensein von Spannung in einem isolierten Draht und kann auch den Phasendraht anzeigen.
• V.F.C. – Tiefpassfilter. Diese Funktion wird beispielsweise bei der Messung der Ausgangsspannung eines Elektromotorreglers verwendet, der Frequenz- und Spannungsvariationen zur Steuerung der Motordrehzahl nutzt (VFD-Regler). Wenn die Funktion aktiviert ist, filtert das Messgerät Interferenzen von hohen Frequenzen aus, beispielsweise einem PWM-Signal, und lässt nur die niedrige Frequenz übrig. Auf diese Weise ermöglicht der Filter eine präzise Messung des Effektivwerts der Spannung/des Stroms, der in den Motor fließt.
• 1,5 und 9 V Batterietest – das Messgerät entnimmt während des Tests eine kleine Strommenge aus der Batterie, was 100% der Informationen liefert, die erforderlich sind, um zu beurteilen, ob eine bestimmte Stromquelle in der Lage sein wird, unser Gerät mit Strom zu versorgen. Für vollständige Informationen ist es ratsam, zuerst die DC-Spannung zu messen und dann das Ergebnis mit dem Wert aus dem Batterietest zu vergleichen. Ein zu starker Abfall oder eine zu niedrige Spannung ist ein deutliches Signal dafür, dass die Stromquelle ausgetauscht werden muss.
• AUTO – automatische Anpassung des Messbereichs. Bei Messungen unbekannter Werte mit einem Messgerät mit manueller Anpassung des Messbereichs über den Drehschalter müssen die Messungen nacheinander vom größten Bereich bis zum Bereich durchgeführt werden, der das genaueste Ergebnis liefert – andernfalls besteht die Gefahr, dass das Gerät beschädigt wird. Bei einem Multimeter mit der AUTO-Funktion hingegen reicht es aus, eine Messung durchzuführen, und das Gerät findet automatisch den optimalen Bereich. Das Messgerät startet standardmäßig im AUTO-Modus.
• RANGE – manuelle Änderung des Messbereichs. Eine nützliche Funktion beim Prüfen vieler gleicher Bauteile mit bekanntem Wert, z. B. einer Reihe von Widerständen. Das manuelle Einstellen des Bereichs verkürzt die Zeit solcher Messungen erheblich.
• SEL – Änderung des Messmodus, z. B. von AC- auf DC-Spannungsmessung
• DATA HOLD – speichert den aktuellen Messwert auf dem Display

Zusätzliche Informationen

• LCD-Display, maximal angezeigtes Ergebnis: 9999
• Bildschirmhintergrundbeleuchtung und Taschenlampenfunktion
• Tonsignal bei der Durchgangsprüfung für Widerstand unter 30 Ω
• automatische Umschaltung des Diodentests auf Durchgangsprüfung für Widerstand unter 50 Ω (es ist nicht möglich, das Messgerät nur für den Diodentest einzustellen)

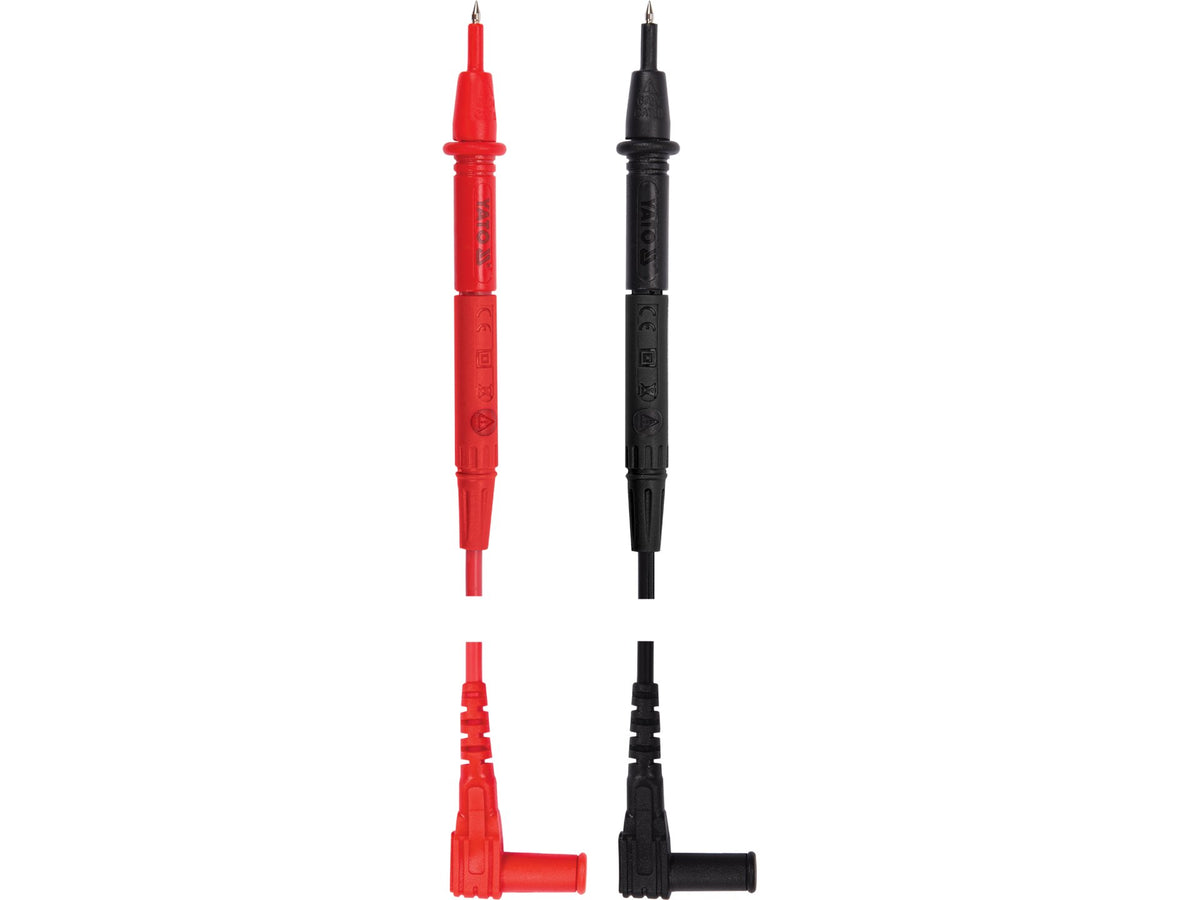

• Messleitungen im Lieferumfang enthalten
• Konstruktion mit Überlastschutz
• ABS-Gehäuse + sogenanntes Holster, d. h. eine Gummihülle, die das Messgerät vor mechanischen Schäden schützt
• automatische Abschaltung des Messgeräts
• Batterieanzeige
• Stromversorgung: zwei 1,5 V (AAA) Batterien
