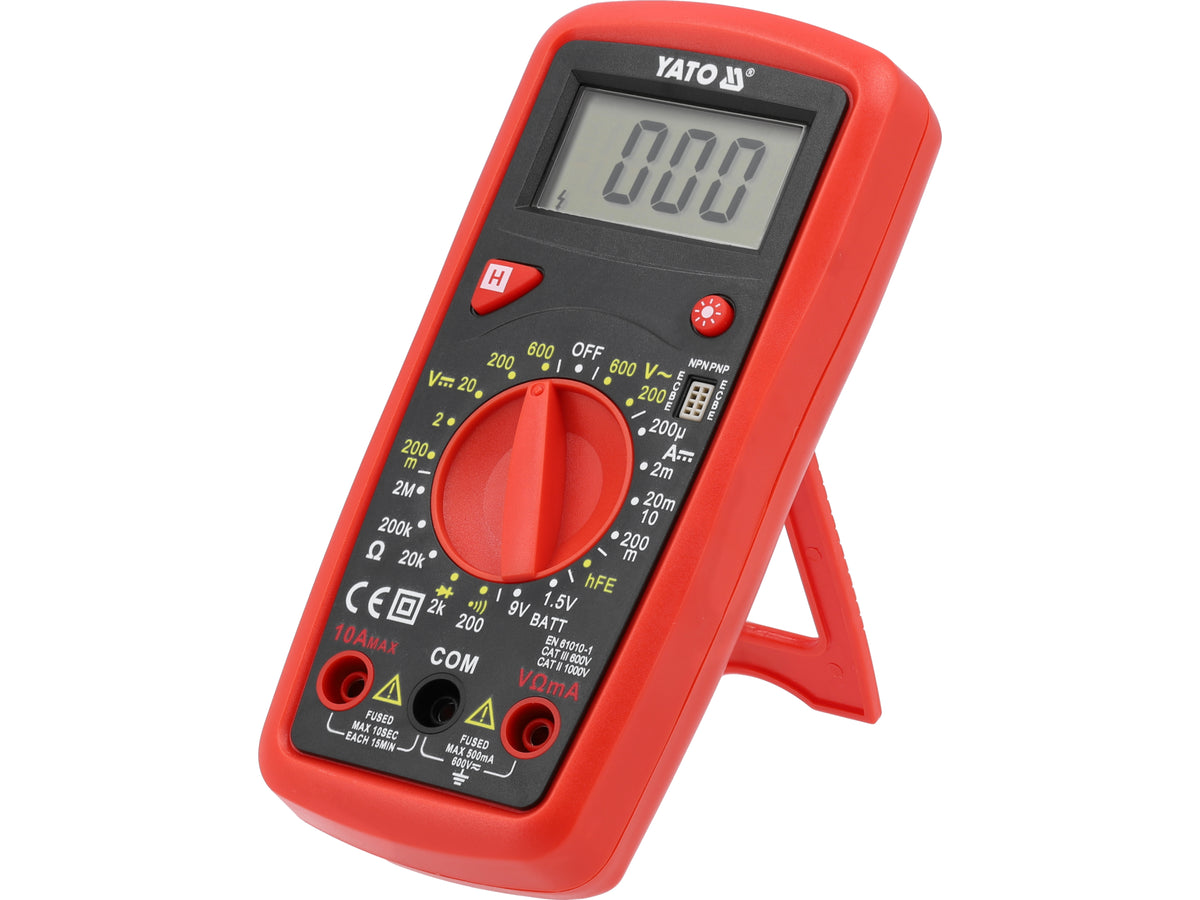

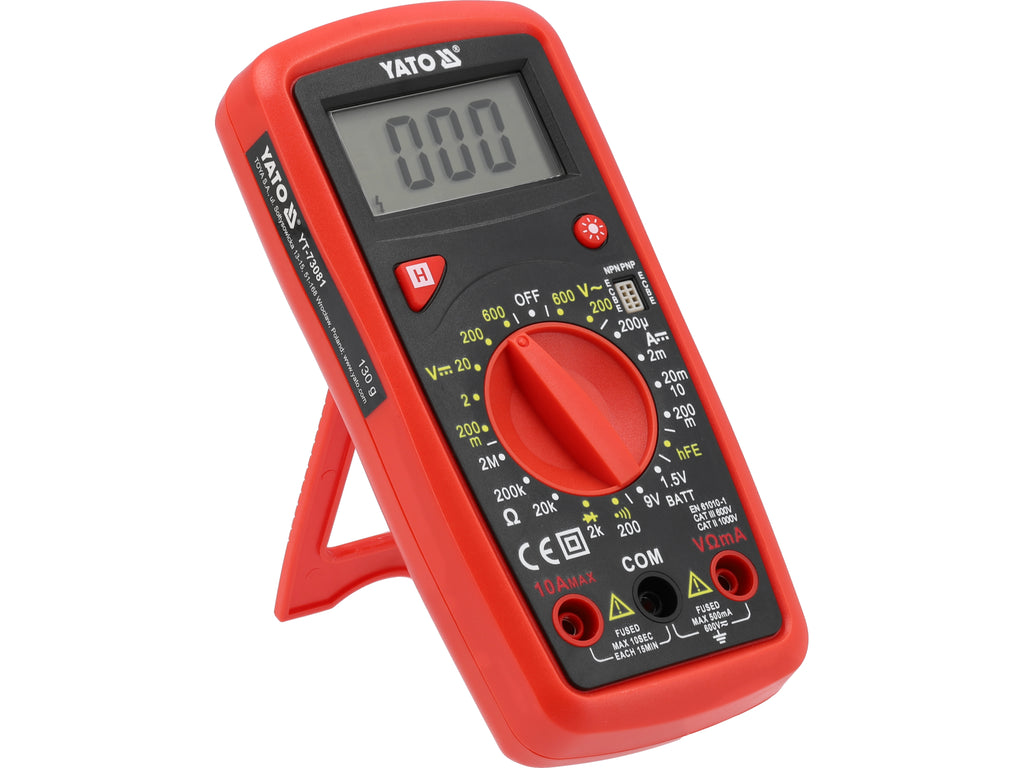

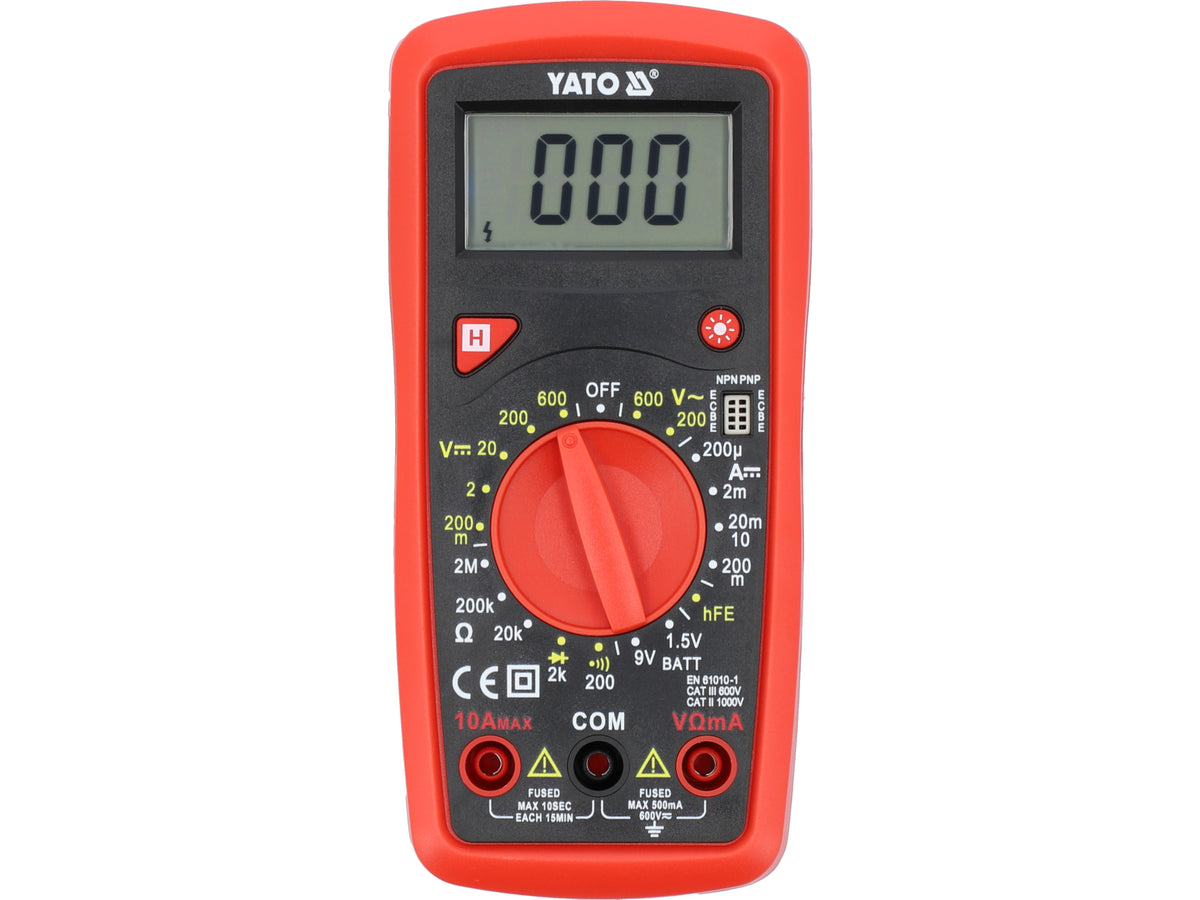

Das Universalmessgerät YT-73081 mit manueller Bereichswahl für jede Messung ermöglicht die Durchführung grundlegender und fortgeschrittener elektrischer Messungen. Eine zusätzliche praktische Option ist der 1,5V- und 9V-Batterietest, mit dem wir die Spannung der Batterie unter Last prüfen können; dies hilft, den Zustand der Batterie zu beurteilen und die Notwendigkeit eines Austauschs auszuschließen oder zu bestätigen.
Grundlegende Messungen:
- AC-Spannungsmessung: A.C. 0-600 V
- DC-Spannungsmessung: D.C. 0-600 V
- DC-Strommessung: D.C. 0-10 A
- Widerstandsmessung: 0-2 MΩ
- Diodentest:IF 1 mA,UR 2,4 V
- Durchgangsprüfung: 0-100 Ω
Zusätzliche Messungen:
- hFe-Transistortest: 0-1000, integrierte Messbuchse
- 1,5 V Batterietest mit einem Lastwiderstand von ca. 3 kΩ
- 9 V Batterietest mit einem Lastwiderstand von ca. 900 Ω
Messgenauigkeit
Beispiel für die Bestimmung der Genauigkeit bei der AC-Spannungsmessung. Berechnung für das Messergebnis: 235 V
- Die Messgenauigkeit des Geräts YT-73081 für diesen Bereich beträgt: ±(2% + 10), Auflösung 1 V
- Berechnungsformel für den Messfehler: (Messergebnis x 2%) + 10 x Auflösung
- Berechnung: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V
Ergebnis inklusive Messfehler für die Anzeige 235 V = 235 ± 14,7 V*
- Ergebnis inklusive Messfehler für die DC-Spannungsmessung Anzeige 12 V = 12 ± 0,146 V
Eine Tabelle mit der Auflösung und Genauigkeit für eine bestimmte Messung finden Sie in der Bedienungsanleitung.
*Das Gerät YT-73081 verfügt über keine True-RMS-Messfunktion, daher ist das oben genannte Ergebnis nur der echte Effektivwert der Wechselspannung bei einer korrekten Sinuswellenform.
Integrierte Funktionen:
- 1,5 V und 9 V Batterietest - das Messgerät entnimmt der Batterie während des Tests eine geringe Strommenge, sodass wir 100% der Informationen erhalten, die wir benötigen, um zu beurteilen, ob die Stromquelle in der Lage ist, unser Gerät zu versorgen. Für vollständige Informationen ist es ratsam, zuerst die DC-Spannung zu messen und das Ergebnis dann mit dem Wert aus dem Batterietest zu vergleichen. Ein zu starker Abfall oder eine zu niedrige Spannung sind ein klares Signal dafür, dass die Stromquelle ausgetauscht werden sollte.
- DATA HOLD [H] - hält den aktuell gemessenen Wert auf dem Display fest
Zusätzliche Informationen:
- LCD-Display, maximal angezeigtes Ergebnis: 1999
- Display-Hintergrundbeleuchtung
- akustisches Signal bei der Durchgangsprüfung für Widerstände unter 30 Ω

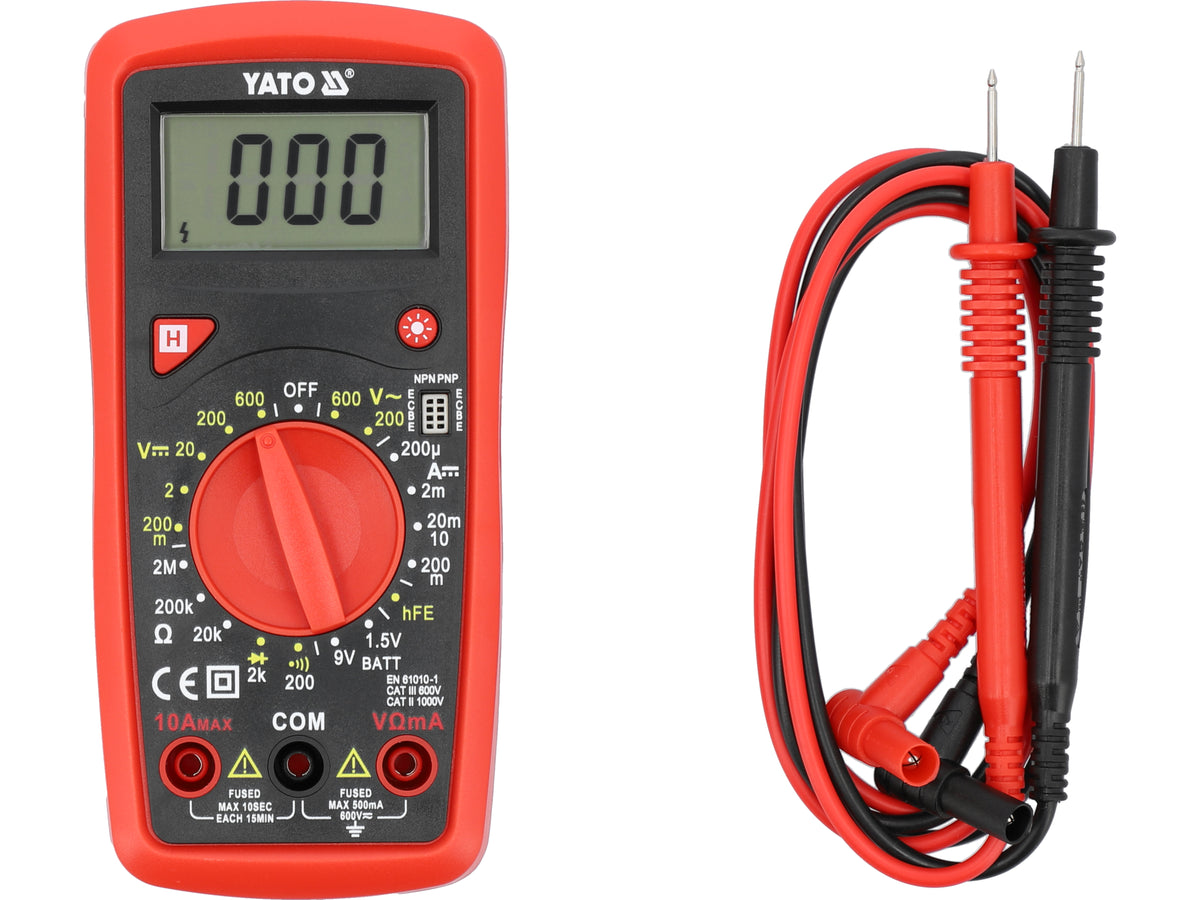

- Messleitungen im Lieferumfang enthalten
- Konstruktion mit Überlastschutz für kleine Strommessungen, keine Sicherung für Strommessungen bis 10 A
- ABS-Gehäuse + sogenanntes Holster, d. h. eine Gummischutzhülle, die das Messgerät vor mechanischen Schäden schützt
- Batterieanzeige
- Stromversorgung: zwei 1,5 V (AAA) Batterien
Achtung!
Beim Messen unbekannter Werte mit einem Messgerät mit manueller Bereichsumschaltung per Drehschalter müssen die Messungen nacheinander vom größten Bereich ausgehend bis zu dem Bereich durchgeführt werden, der das genaueste Ergebnis liefert – andernfalls besteht das Risiko, das Gerät zu beschädigen.
