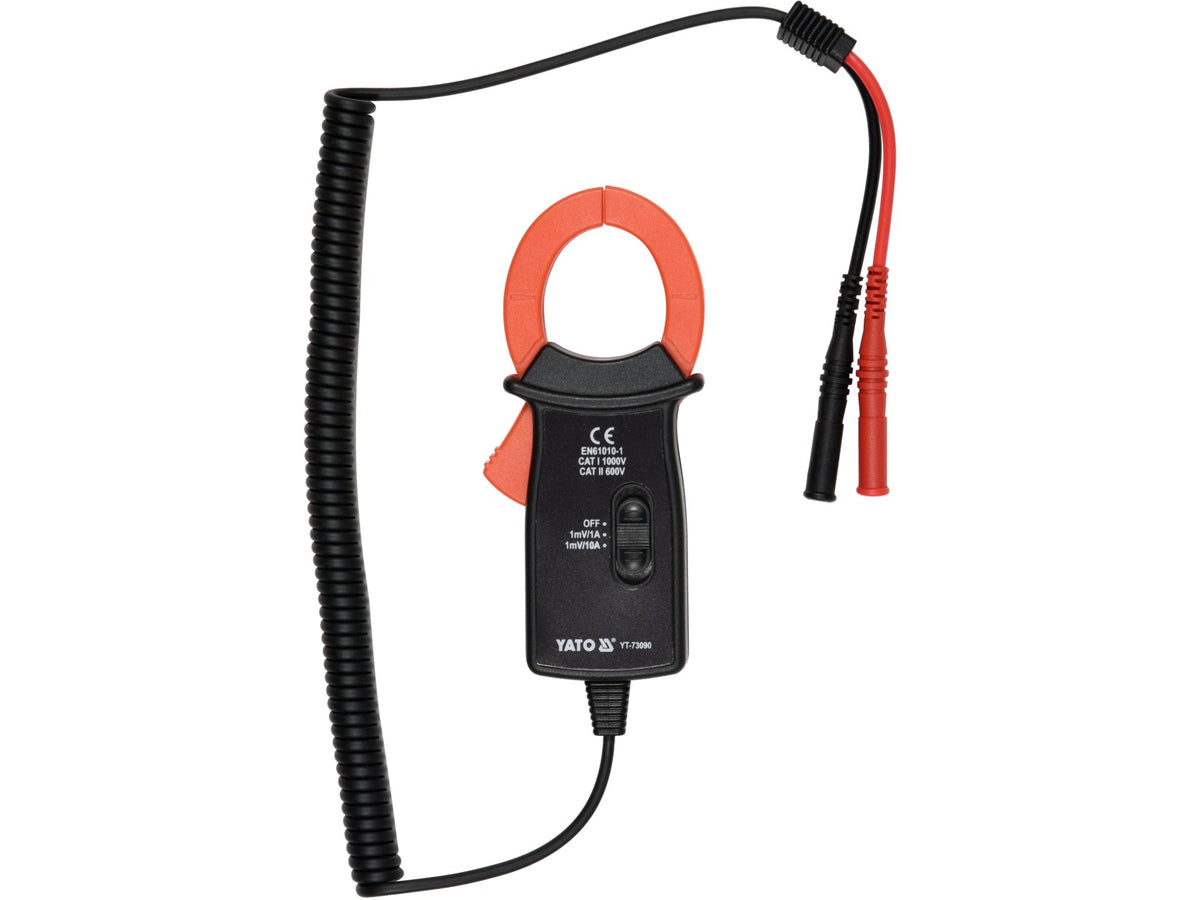

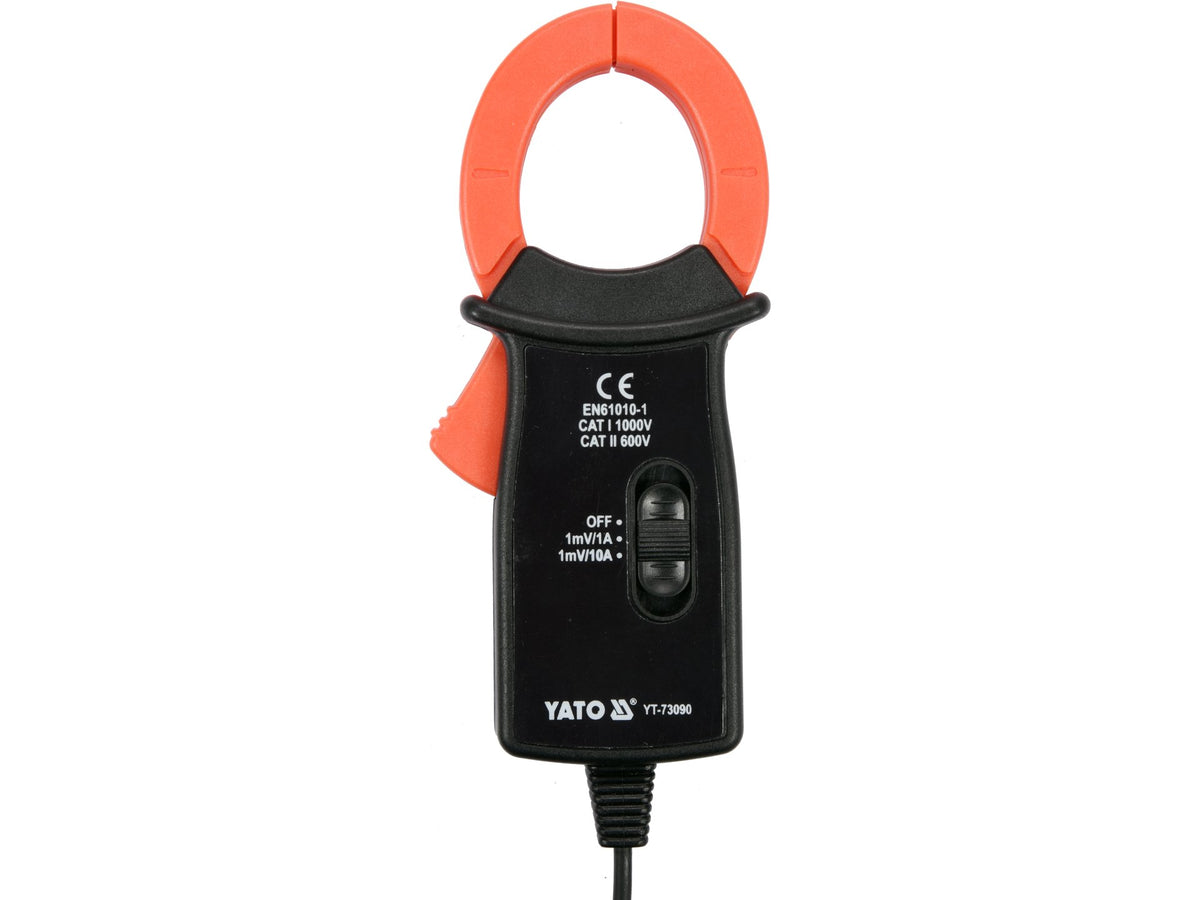

Die YT-73090 Stromzange ist mit Klemmen ausgestattet, um Wechselstrom in einem einzelnen Leiter mittels induktiver Methode zu messen. Dies ermöglicht die Messung wesentlich höherer Stromstärken als mit herkömmlichen elektrischen Messgeräten. Das Messgerät ist eine Ergänzung zum Universalmessgerät YT-73085 sowie zu jedem Universalmessgerät, das im Millivoltbereich misst.
Basismessungen:
- Wechselstrommessung (AC): 0-600 A
Messgenauigkeit:
Beispiel für die Bestimmung der Genauigkeit bei der Wechselstrommessung. Berechnung für das Messergebnis: 30 A
- Die Messgenauigkeit des YT-73090 Messgeräts für diesen Bereich beträgt: ±(2 % + 0,5), Auflösung 1 A
- Berechnung der Messfehlerformel: (Messergebnis x 2 %) + 0,5 x Auflösung
- Berechnung: (30 x 2 %) + 0,5 x 1 = 0,6 + 0,5 = 1,10 A
Tatsächliches Ergebnis inklusive Messfehler für eine Anzeige von 30 A = 30 ± 1,25 A.
Eine Tabelle mit der Auflösung und Genauigkeit für die jeweilige Messung finden Sie in der Bedienungsanleitung.
Zusätzliche Informationen:
- Klemmen öffnen bis 31 mm und ermöglichen die Messung eines einzelnen Leiters mit einem maximalen Durchmesser von bis zu 20 mm
- 2-stufige Anpassung des Messbereichs: bis 200 A und bis 600 A
- inklusive Tragekoffer und Prüfspitzen
Achtung!
Strommessungen mit Stromzangen werden nur an einem einzelnen Leiter, einem einzelnen Kabel, durchgeführt. Wenn Sie die Stromzangen an ein Kabel mit mehreren Leitern klemmen, ohne den einzelnen Leiter zu isolieren, erhalten Sie ein falsches Ergebnis oder eine Stromstärke von Null.
