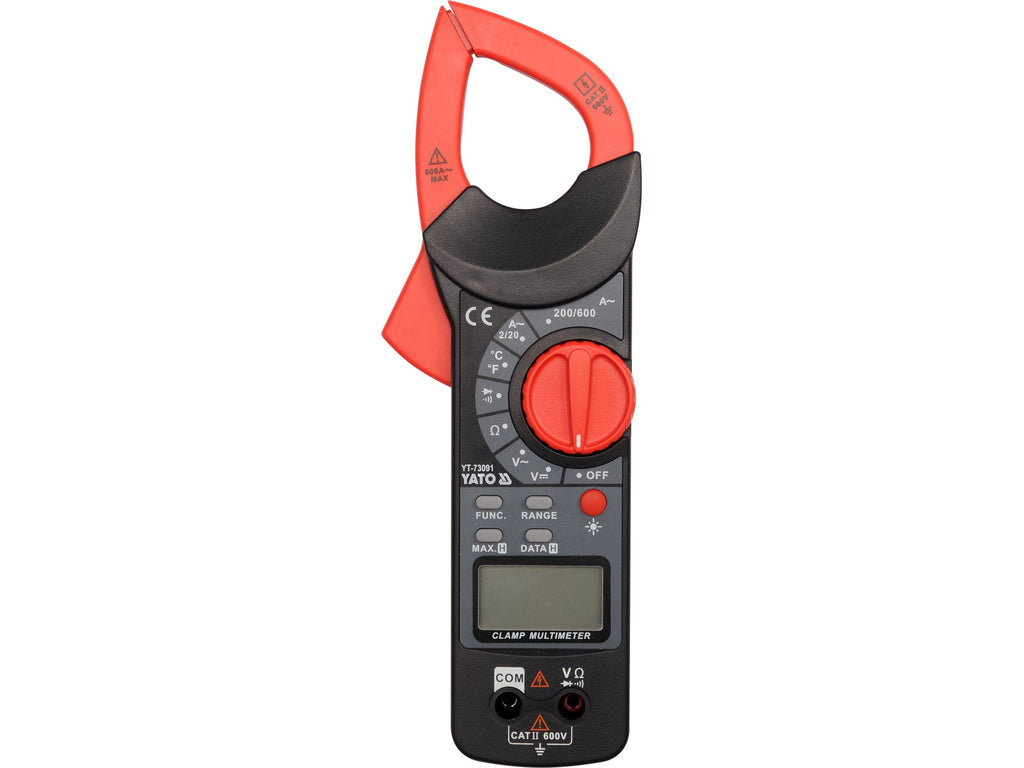

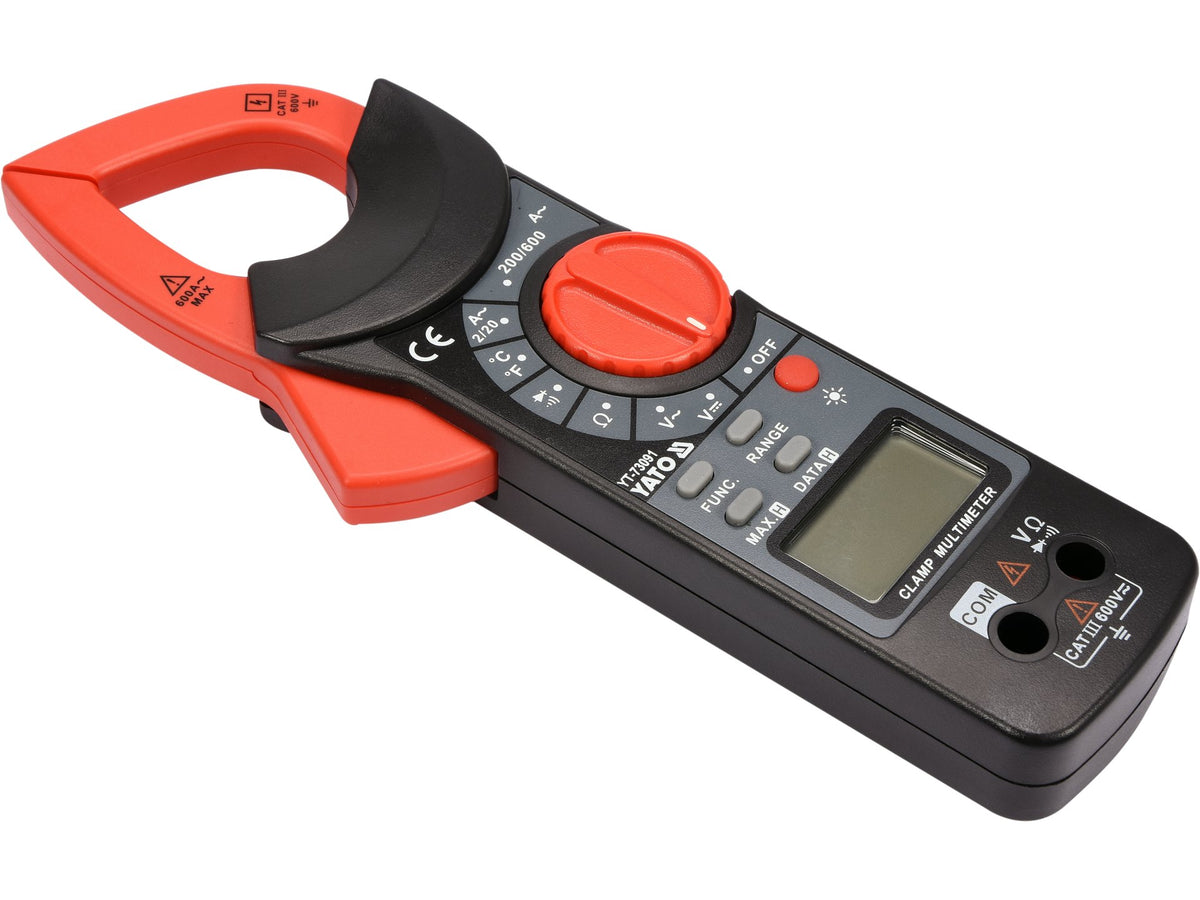

Mit dem universellen YT-73091 Zangenamperemeter mit automatischer Bereichswahl können elektrische Basismessungen für die meisten Indikationen durchgeführt werden. Das Messgerät ist mit einer Messzange ausgestattet, mit der Wechselstrom (AC) in einer einzelnen Ader mithilfe der induktiven Methode gemessen werden kann. Die Messung erfolgt ohne Unterbrechung des Stromkreises oder Trennung von der Stromquelle und ermöglicht die Messung wesentlich höherer Stromstärken als bei herkömmlichen elektrischen Messgeräten.
Basismessungen:
- AC-Spannungsmessung: A.C. 0-600 V
- DC-Spannungsmessung: GLEICHSPANNUNG 0-600 V
- Wechselstrommessung: A.C. 0-600 A
- Widerstandsmessung: 0-20 MΩ
- Diodentest:IF 1mA,UR 1,48 V
- Durchgangsprüfung: 0-120 Ω
Zusätzliche Messungen:
- Temperaturmessung: -20 bis 1000 °C
Messgenauigkeiten:
Beispiel für die Genauigkeitsbestimmung bei der AC-Strommessung. Berechnung für das Messergebnis: 30 A
- Die Messgenauigkeit des YT-73091 Messgeräts für diesen Bereich beträgt: ±(2,5 % + 5), Auflösung 0,1 A
- Berechnung der Messfehlerformel: (Messergebnis x 2,5 %) + 5 x Auflösung
- Berechnung: (30 x 2,5 %) + 5 x 0,1 = 0,75 + 0,5 = 1,25 A
Ergebnis inklusive Messfehler für eine Anzeige von 30 A = 30 ± 1,25 A*
- Ergebnis inklusive Messfehler für AC-Spannungsanzeige 235 V = 235 ± 8,525 V*
- Ergebnis inklusive Messfehler für DC-Spannungsmessanzeige: 12 V = 12 ± 0,106 V
Eine Tabelle mit der Auflösung und Genauigkeit für eine bestimmte Messung finden Sie in der Bedienungsanleitung.
*Das Messgerät YT-73091 verfügt nicht über eine True-RMS-Messfunktion, daher ist das oben genannte Ergebnis der echte Effektivwert (RMS) von AC-Spannung und -Strom nur bei einer korrekten sinusförmigen Wellenform.
Integrierte Funktionen:
- AUTO - automatische Anpassung des Messbereichs. Wenn man unbekannte Werte mit einem Messgerät mit manueller Bereichseinstellung über einen Drehschalter misst, müssen die Messungen nacheinander vom größten Bereich bis zu dem Bereich durchgeführt werden, der das genaueste Ergebnis liefert – andernfalls riskiert man eine Beschädigung des Instruments. Bei einem Multimeter mit AUTO-Funktion hingegen reicht eine einzige Messung aus, und das Messgerät findet automatisch den optimalen Bereich. Das Messgerät startet standardmäßig im AUTO-Modus.
- RANGE - manuelle Änderung des Messbereichs. Eine nützliche Funktion bei der Überprüfung vieler gleicher Bauteile mit bekanntem Wert, z. B. einer Reihe von Widerständen. Das manuelle Einstellen des Bereichs verkürzt die Zeit solcher Messungen erheblich.
- FUNC. - Änderung des Messmodus, z. B. von Temperaturmessung von °C auf °F, Umschalten vom Diodentest auf die Durchgangsprüfung.
- DATA HOLD - Einfrieren des aktuell gemessenen Wertes auf dem Display.
- MAX HOLD - Beibehalten des maximalen Messwertes auf dem Bildschirm.
Zusätzliche Informationen:
- LCD-Display, maximal angezeigtes Ergebnis: 1999
- Hintergrundbeleuchtung des Bildschirms
- akustisches Signal bei der Durchgangsprüfung für Widerstände unter 50 Ω
- Möglichkeit, Dioden- und Durchgangstest separat einzuschalten
- Zangenöffnung bis 37 mm ermöglicht die Messung einer einzelnen Ader mit einem maximalen Durchmesser von 37 mm
- Messleitungen und Tragetasche enthalten
- Konstruktion mit Überlastschutz
- automatische Abschaltung des Messgeräts
- Batteriestandsanzeige
- Stromversorgung: zwei 1,5 V (AAA) Batterien
Achtung!
Strommessungen mit Stromzangen werden nur an einem einzelnen Leiter bzw. einer einzelnen Ader durchgeführt. Wenn Sie die Zange an einem Kabel mit mehreren Leitern anbringen, ohne den einzelnen Leiter zu isolieren, erhalten Sie ein falsches Ergebnis oder eine Stromstärke von Null.
