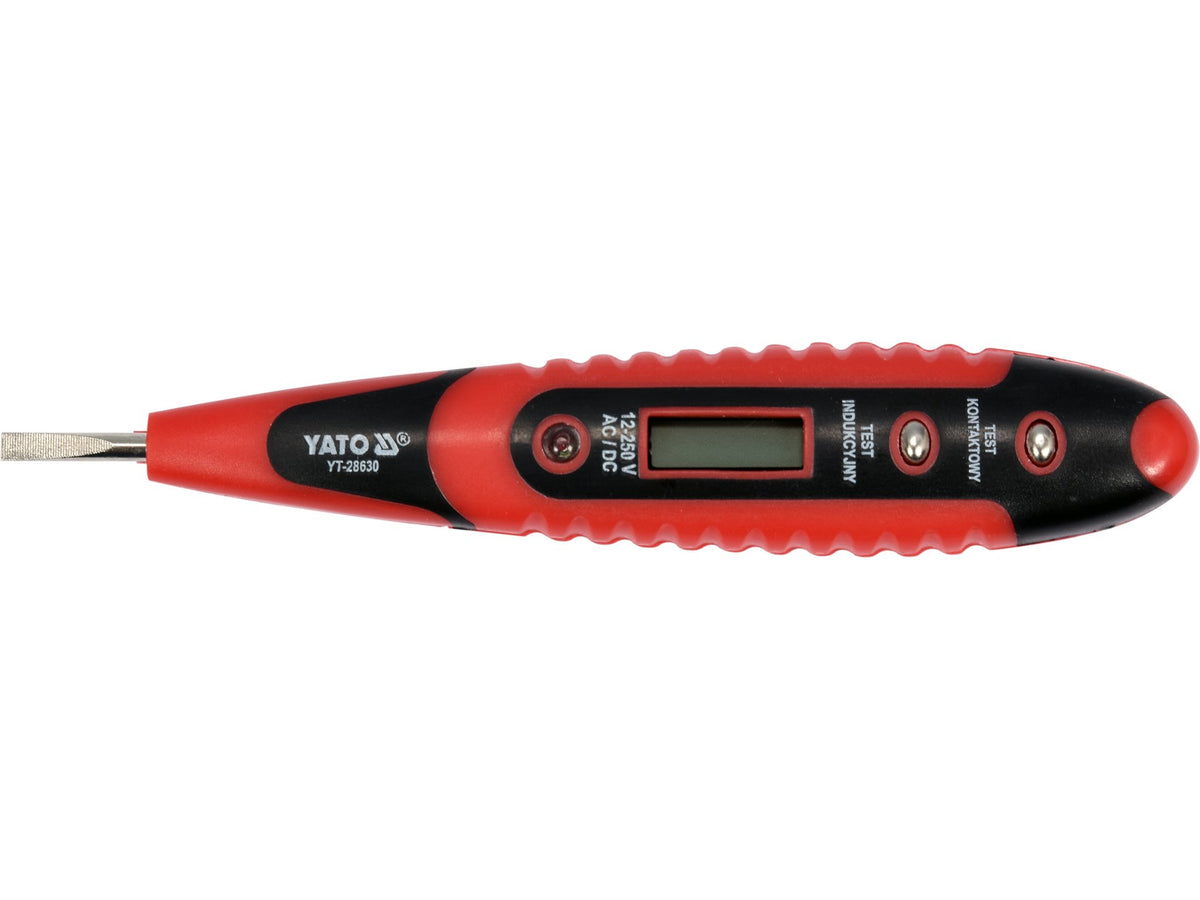

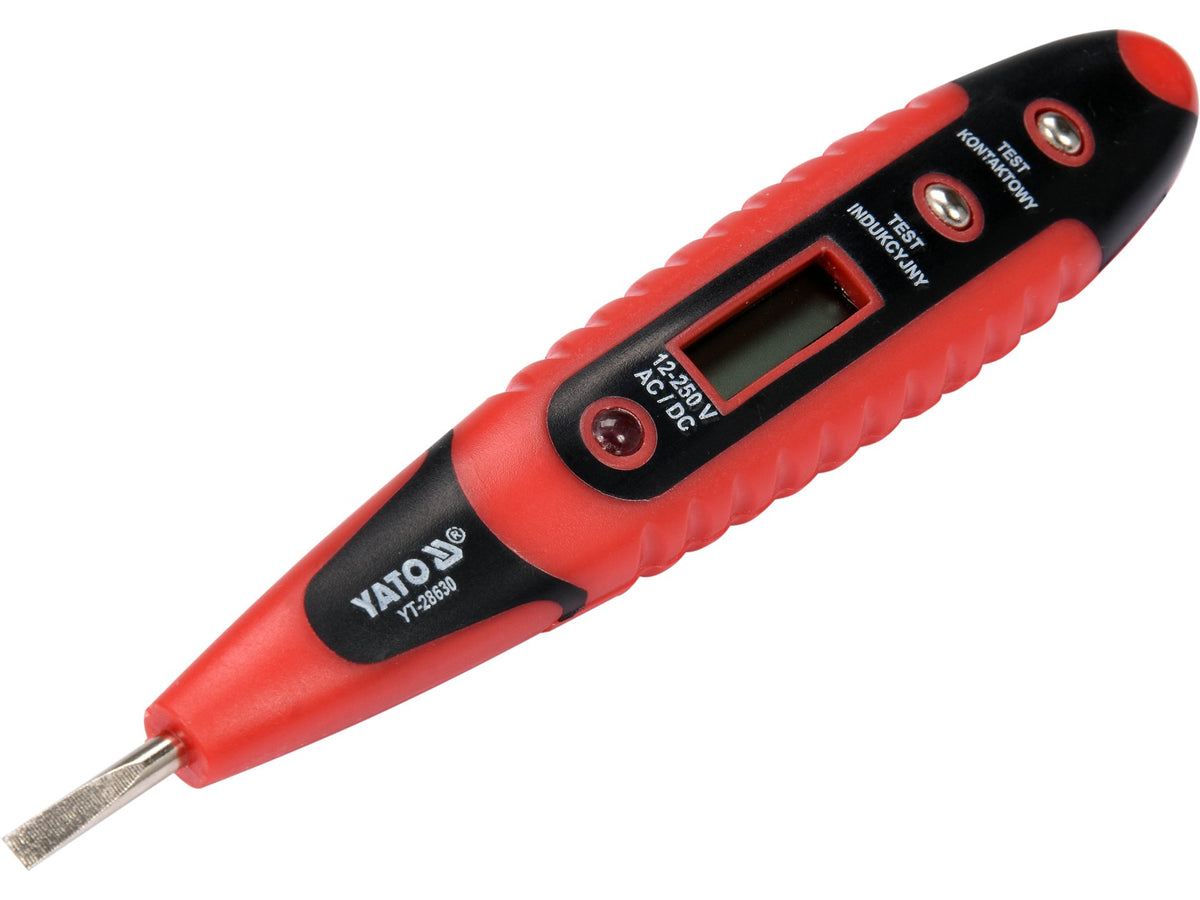

Der elektrische Spannungsprüfer YT-28630 mit LCD-Anzeige ermöglicht die Feststellung von Wechsel- und Gleichspannung, die Erkennung von Wechselspannung mittels Induktionsmethode sowie die Durchführung einer Durchgangsprüfung. Das Vorhandensein von Spannung wird durch die Anzeige auf dem LCD-Display und durch das Aufleuchten einer LED signalisiert.
Indikatorfunktionen:
- Erkennung von Wechsel- und Gleichspannung über Kontaktmethode: 12 - 250 V
- Erkennung von Wechselspannung über die induktive Methode
- Kabeldurchgangsprüfung
Technische Daten:
- Gesamtlänge: 145 mm
- Klingenbreite: 3,0 mm
- LCD-Display mit Hintergrundbeleuchtung zeigt Messergebnisse in Bereichen bis: 12, 36, 55, 110 und 220 Volt an
- LED-Anzeige
- Stromversorgung: 3x1,5 V; LR41
Kontaktmethode:
Setzen Sie die Spitze auf einen unter Spannung stehenden Stromkreis. Das Display zeigt die Spannungswerte an und eine leuchtende Diode signalisiert, dass elektrischer Strom durch die Komponente fließt. Das Display zeigt den höchsten Spannungsbereich für den geprüften Stromkreis sowie alle niedrigeren Bereiche an, z. B. bei Messung an einer 230-V-Steckdose zeigt das Display [12, 36, 55, 110, 220], was eine Spannung über 220 V anzeigt. Das Display zeigt die korrekten Spannungsbereiche für Wechselstrom-Wellenformen an, während das Feld "Contact Test" gedrückt gehalten wird. Für Gleichstrom-Wellenformen werden die korrekten Bereiche angezeigt, wenn das Feld "Induction Test" gedrückt gehalten wird.
Induktive Methode:
Mit dieser Methode kann Wechselspannung in einem isolierten Kabel erkannt werden. Legen Sie dazu Ihren Finger auf das Feld "Induction Test" und bringen Sie die Spitze in die Nähe des isolierten Leiters. Das Erscheinen des Blitz-Symbols auf dem LCD-Bildschirm zeigt das Vorhandensein von Spannung an. Diese Methode ermöglicht auch die "kontaktlose" Erkennung eines Kabelbruchs bei unter Spannung stehenden elektrischen Leitungen. An der Stelle des Kabelbruchs hört der Tester auf, das Vorhandensein von Spannung zu signalisieren.
Überprüfung der Kabeldurchgangsprüfung:
Die Durchgangsprüfung des Kabels wird durchgeführt, indem die Prüfspitze an ein Ende des Kabels gehalten wird, dann das Feld "Contact Test" gedrückt gehalten und das andere Ende des Kabels berührt wird. Das Aufleuchten der LED zeigt den Durchgang des geprüften Drahtes an. Es ist untersagt, mit dieser Methode die Durchgangsprüfung an unter Spannung stehenden Drähten oder Drähten innerhalb eines elektrischen Stromkreises durchzuführen.
