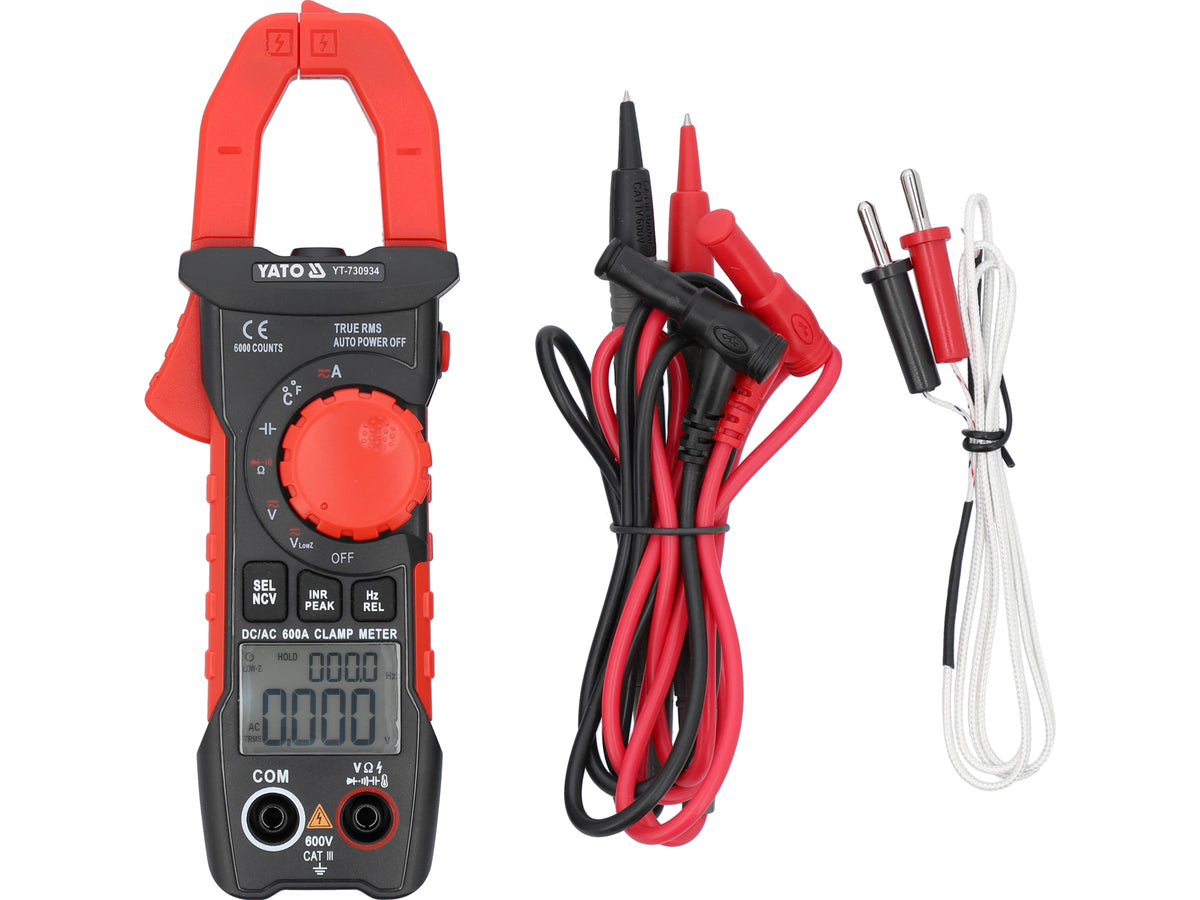

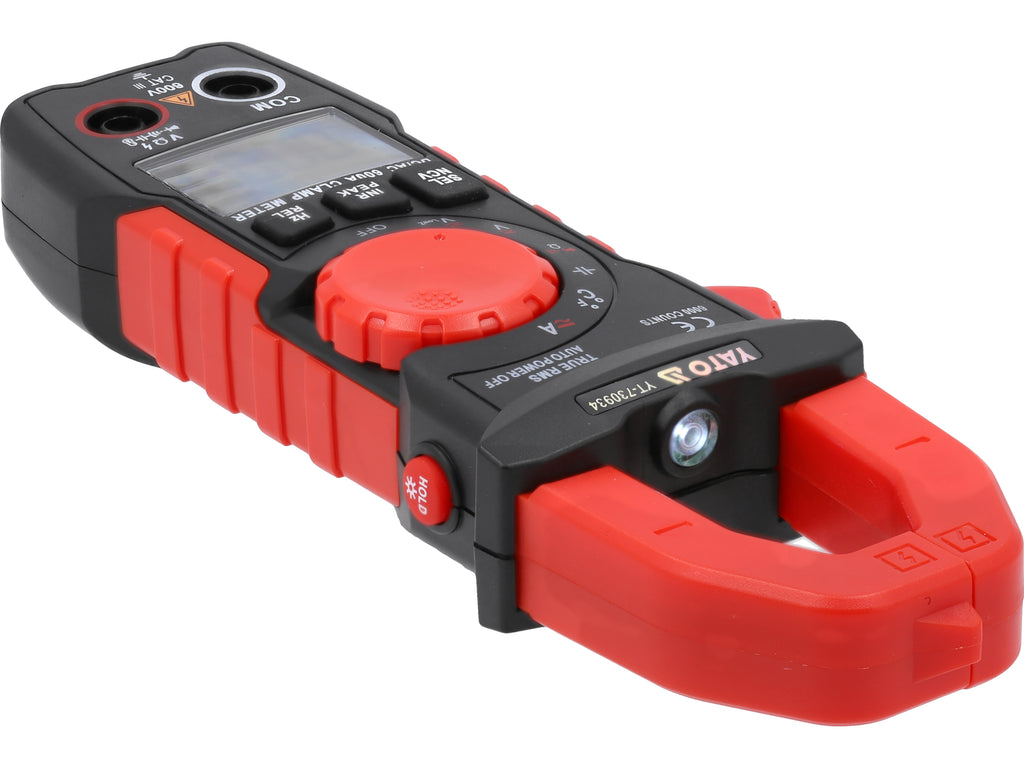

Echte Effektivwert AC/DC-Stromzange 10 mA–600 A

Mit der universellen Stromzange mit automatischem Bereich für jede Messung können grundlegende und fortgeschrittene Messungen elektrischer Größen durchgeführt werden. Das Messgerät ist mit einer Messzange ausgestattet, mit der DC- und AC-Strom in einem einzelnen Draht mithilfe des eingebauten HALL-Sensors gemessen werden kann. Die Messung erfolgt ohne Unterbrechung des Stromkreises oder Trennung von der Stromquelle und ermöglicht die Messung wesentlich höherer Ströme als bei herkömmlichen elektrischen Messgeräten. Die Kabel der Messsonden verfügen über eine Silikonisolierung, die flexibel und hitzebeständig ist.

Hinweis: Messgeräte, die Gleichstrom messen können, darunter das YT-730934, verwenden einen Hall-Sensor, der die magnetische Feldstärke misst. Da das Magnetfeld der Erde natürlich vorkommt, sind die Messwerte des DC-Strommessers nicht null. Vor jeder Gleichstrommessung muss das Messgerät nahe an das zu testende Kabel gebracht, mit der REL-Taste auf Null gesetzt, dann an das Kabel geklemmt und das Ergebnis abgelesen werden.

Grundlegende Messungen:

• AC-Spannungsmessung: A.C. 0-600 V, TRUE RMS (40-1000Hz)
• DC-Spannungsmessung: D.C. 0-600 V
• Wechselstrommessung: A.C. 0-600 A, TRUE RMS (40-1000Hz)
• DC-Strommessung: D.C. 0-600 A
• Widerstandsmessung: 0-60 MΩ
• Diodentest:_IF 1,5 mA,_UR 3 V
• Durchgangsprüfung: 0-50 Ω

Zusätzliche Messungen:

• A.C. und D.C. Spannungsmessung im Niederimpedanzmodus: 0-600 V
• Kondensatormessung: 0-60 mF
• Frequenzmessung: 0-300 kHz
• Temperaturmessung: -30 bis 1000 °C
• Berührungslose AC-Spannungserkennung: NCV

Messgenauigkeiten:

Beispiel zur Bestimmung der Genauigkeit für die AC-Strommessung. Berechnung für das Messergebnis: 30 A

• Die Messgenauigkeit des Geräts YT-730934 für diesen Bereich beträgt: ±(2,0%+30), Auflösung 0,01 A
• Berechnung der Messfehlerformel: (Messergebnis x 2%) + 30 x Auflösung
• Berechnung: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Tatsächliches Ergebnis inklusive Messfehler für eine Anzeige von 30 A = 30 ± 0,90 A.

• Ergebnis inklusive Messfehler für AC-Spannungsanzeige 235 V = 235 ± 2,65 V
• Ergebnis inklusive Messfehler für DC-Spannungsanzeige 12 V = 12 ± 0,09 V

Eine Tabelle mit der Auflösung und Genauigkeit für die Messung finden Sie in der Bedienungsanleitung.

Eingebaute Funktionen:

• TRUE RMS - Ein Messgerät mit dieser Funktion zeigt den wahren Effektivwert der AC-Spannung/des Stroms an. Im Gegensatz zu Messgeräten mit Mittelwertbildung zeigen Geräte mit True RMS nicht nur für Sinuswellen korrekte Werte an, sondern auch für verzerrte Wellenformen, etwa durch höhere Harmonische oder Rechteck- bzw. Dreiecksformen. Eine unverzichtbare Funktion, wenn Schaltnetzteile, Motorumrichter, HLK-Anlagen usw. im Stromkreis vorhanden sind.
• _VlowZ - AC- und DC-Spannungsmessung bei niedriger Impedanz. Das Phänomen, das oft als Geisterspannung bezeichnet wird, kann die Diagnose von Stromnetzen z. B. in Industriegebäuden erschweren. Dieses Phänomen wird durch die Spannung verursacht, die auf einem nicht angeschlossenen Kabel erscheint, in dem Spannung von einem Kabel induziert wurde, das über denselben Kanal mit dem Stromnetz verbunden ist. Die LowZ-Funktion reduziert die Impedanz der Messeingänge des Messgeräts um den Faktor 10 gegenüber dem Standard-Messmodus, wodurch das Gerät beim Abtasten der Spannung einen etwas höheren Strom zieht und so die im Kabel angesammelte Ladung entlädt. Das Ergebnis ist eine Spannungsmessung ohne Geisterspannung.
• NCV - berührungslose AC-Spannungserkennung mittels induktiver Methode. Das Gerät erkennt das Vorhandensein von Spannung in einem isolierten Kabel und kann auch den Phasenleiter anzeigen.
• AUTO - automatische Anpassung des Messbereichs. Bei der Messung unbekannter Werte mit einem Gerät mit manueller Bereichswahl über den Drehschalter müssen die Messungen nacheinander vom größten Bereich bis zu dem Bereich durchgeführt werden, der das genaueste Ergebnis liefert – andernfalls besteht die Gefahr, dass das Instrument beschädigt wird. Bei einem Multimeter mit AUTO-Funktion reicht es hingegen aus, eine Messung durchzuführen, und das Gerät findet automatisch den optimalen Bereich. Das Messgerät startet standardmäßig im AUTO-Modus.
• DATA HOLD - Einfrieren des aktuell gemessenen Wertes auf dem Display
• PEAK HOLD - Festhalten des höchsten gemessenen Wertes auf dem Bildschirm mittels Messsonden
• INRUSH current - Messung des Einschaltstroms mittels Messsonden. Das Gerät misst den Strom innerhalb von 100 ms nach dem Start des Geräts.
• REL - Relativwertfunktion. Ermöglicht das Nullsetzen der Messwerte. Notwendig im DC-Strommessmodus. Der Hall-Sensor misst den Wert des elektromagnetischen Feldes in der Umgebung und zeigt das Ergebnis auf dem Display an. Vor der Gleichstrommessung muss das Gerät nahe an das zu testende Kabel gebracht, auf Null gesetzt und dann die Zange um das zu testende Kabel gelegt werden. Dies liefert ein Ergebnis, das nicht durch die Werte des elektromagnetischen Umgebungsfeldes beeinflusst wird.

Zusätzliche Informationen:

• LCD-Display, maximal angezeigtes Ergebnis: 6000
• Hintergrundbeleuchtung des Displays und des Messbereichs der Zange
• akustisches Signal bei Durchgangsprüfung für Widerstände unter 50 Ω
• Möglichkeit, Dioden- und Durchgangstest separat einzuschalten
• Zangenöffnung bis 25 mm, ermöglicht die Messung eines einzelnen Drahtes mit einem maximalen Durchmesser von 25 mm
• 14,5 cm lange Sonden
• Kabellänge inklusive Sonden: 97 cm
• Kabelquerschnitt inklusive Isolierung: 3,5 mm

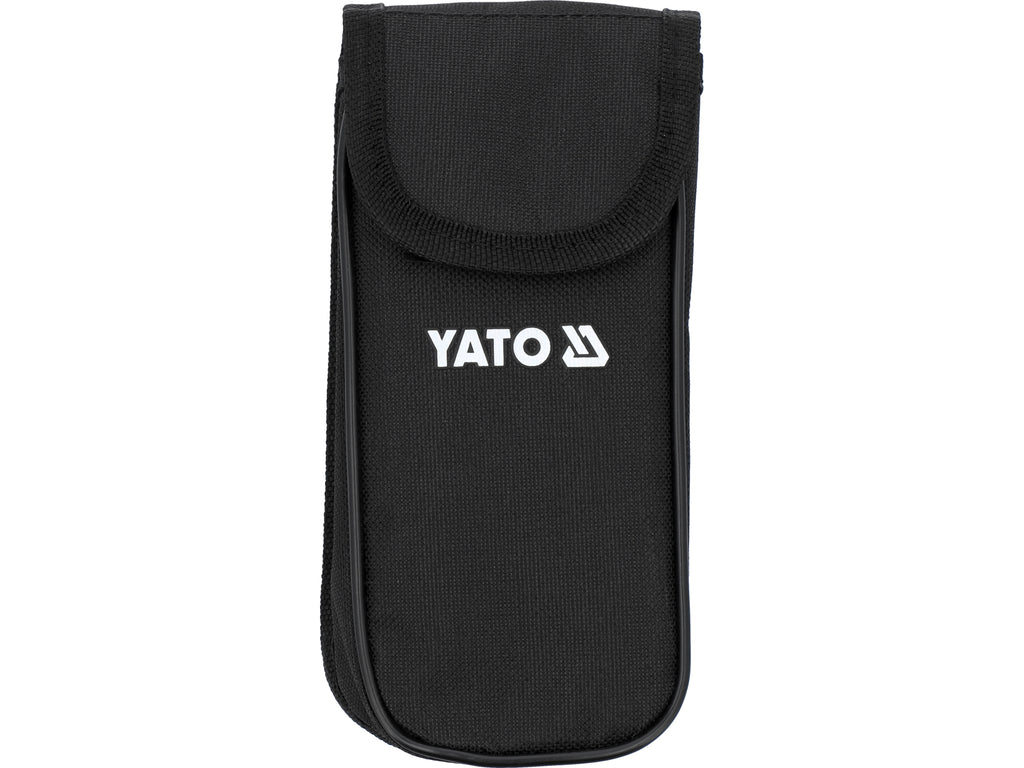

• eine Tragetasche ist im Set enthalten
• Konstruktion mit Überlastschutz
• automatische Abschaltung des Messgeräts nach 15 Minuten Inaktivität
• Möglichkeit, den automatischen Abschaltmodus zu deaktivieren
• Batteriestandsanzeige
• Stromversorgung: zwei 1,5 V (AAA) Batterien

Achtung!

Die Strommessung mit Stromzangen wird nur an einem einzelnen Draht bzw. Kabel durchgeführt. Wenn Sie die Zangen an einem mehradrigen Kabel befestigen, ohne den einzelnen Leiter zu isolieren, erhalten Sie ein falsches Ergebnis oder eine Stromstärke von null.
