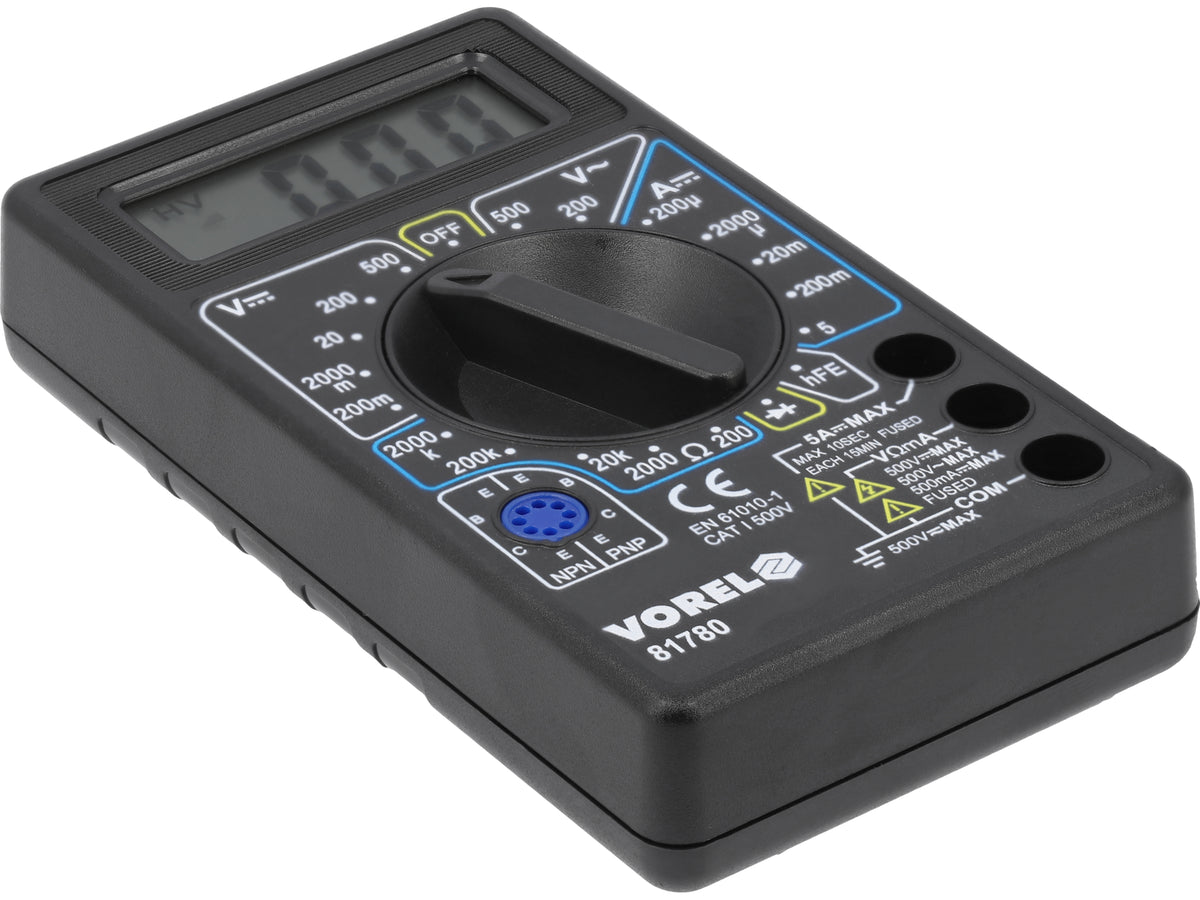

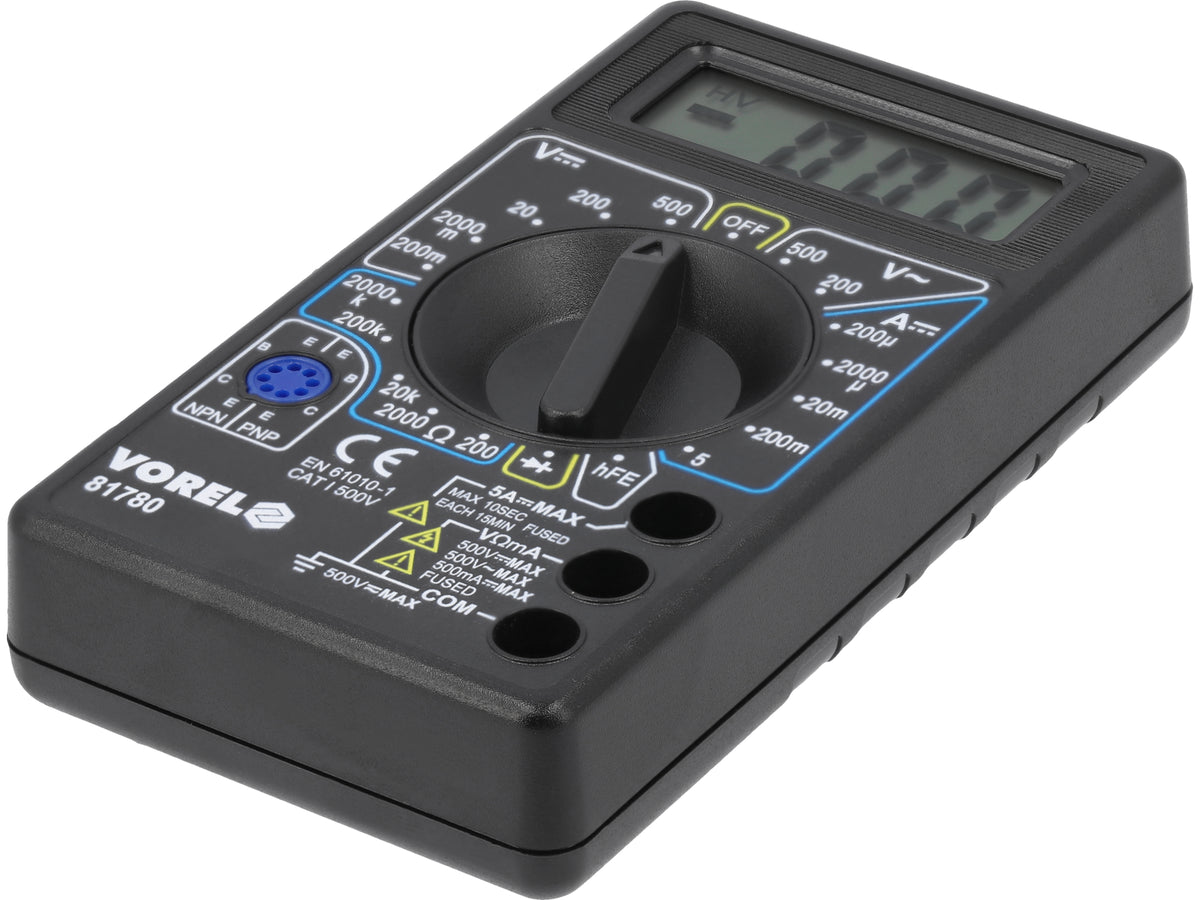

Mit dem manuellen Universalmessgerät 81780 lassen sich grundlegende elektrische Messungen für jeden Messbereich durchführen.
Grundlegende Messungen:
- AC-Spannungsmessung: Wechselstrom 0-500 V
- DC-Spannungsmessung: Gleichstrom 0-500 V
- DC-Strommessung: Gleichstrom 0-5 A
- Widerstandsmessung: 0-2 MΩ
- Diodentest:IF 1 mA,UR 1,5 V
Zusätzliche Messungen:
- hFe-Transistortest: 0-1000, integrierte Messbuchse
Messgenauigkeiten:
Beispiel für die Genauigkeitsbestimmung bei der AC-Spannungsmessung. Berechnung für das Messergebnis: 235 V
- Die Messgenauigkeit des Geräts 81780 für diesen Bereich beträgt: ±(1,2 % + 10), Auflösung 1 V
- Berechnung der Messfehlerformel: (Messergebnis x 2 %) + 10 x Auflösung
- Berechnung: (235 x 1,2 %) + 10 x 1 = 2,82 + 10 = 12,82 V
Ergebnis inklusive Messfehler für die Anzeige 235 V = 235 ± 12,82 V*
- Ergebnis inklusive Messfehler für die DC-Spannungsmessung Anzeige 12 V = 12 ± 0,08 V
Bitte entnehmen Sie die Tabelle mit den Werten für Auflösung und Genauigkeit der Bedienungsanleitung.
*Das Messgerät 81780 verfügt über keine Echteffektivwert-Messfunktion (True RMS), daher ist das oben genannte Ergebnis nur bei einer gültigen Sinuswelle tatsächlich korrekt.
Zusätzliche Informationen:
- LCD-Anzeige, maximal angezeigtes Ergebnis: 1999

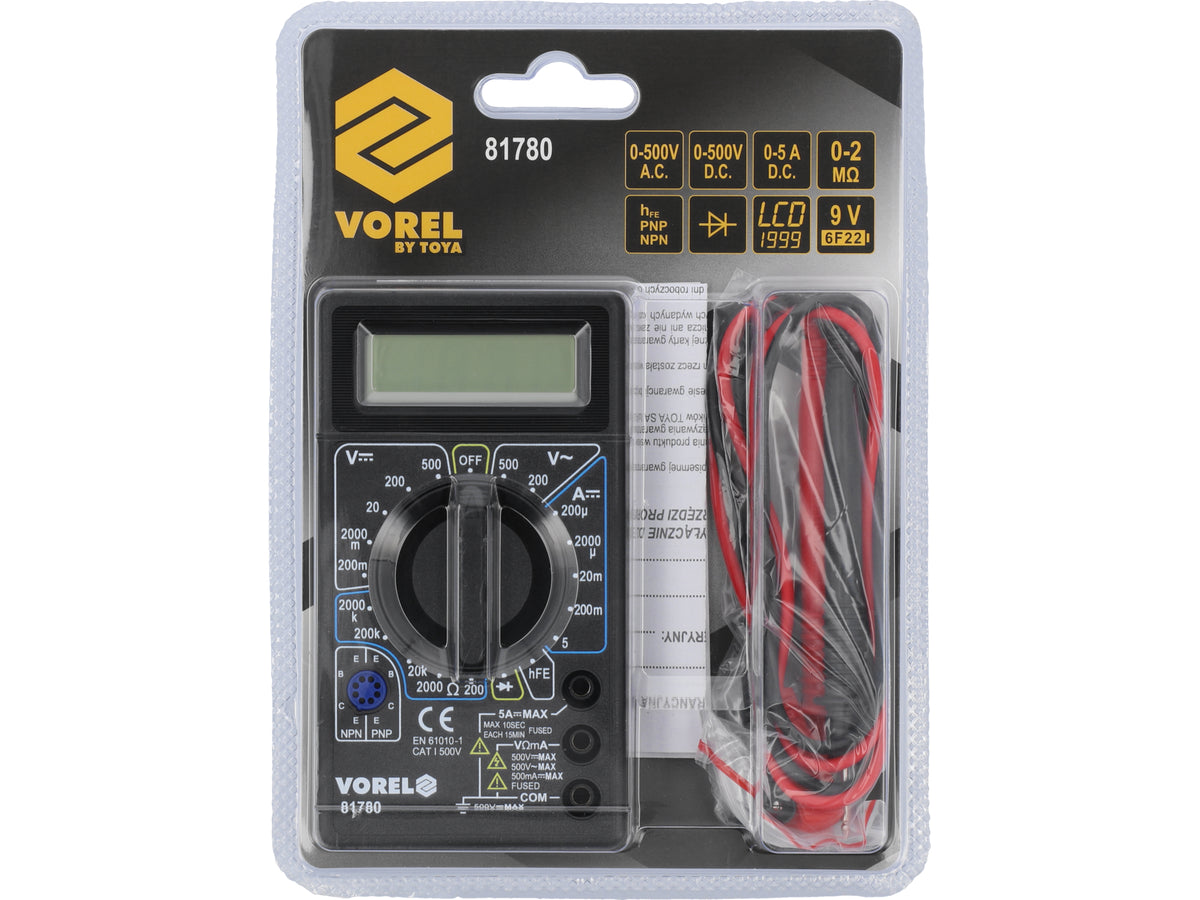

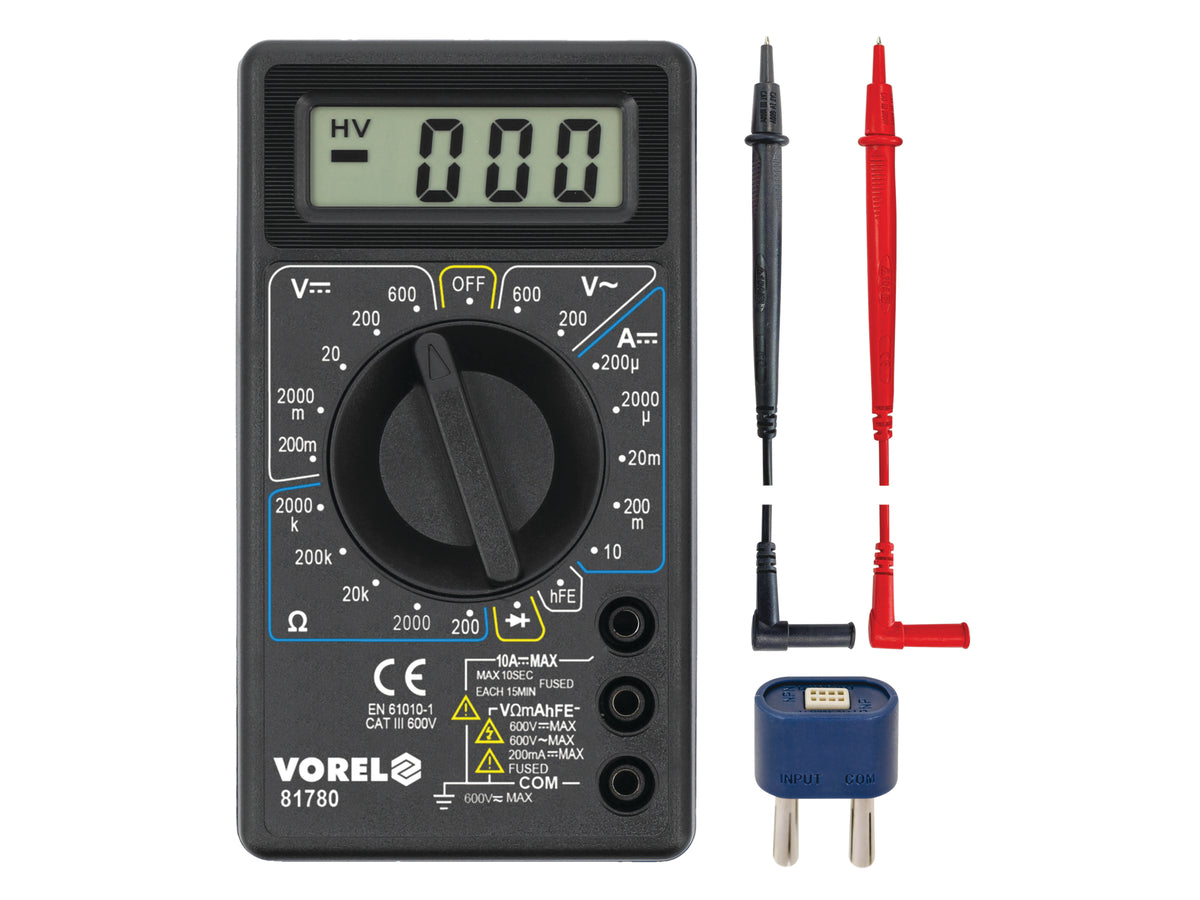

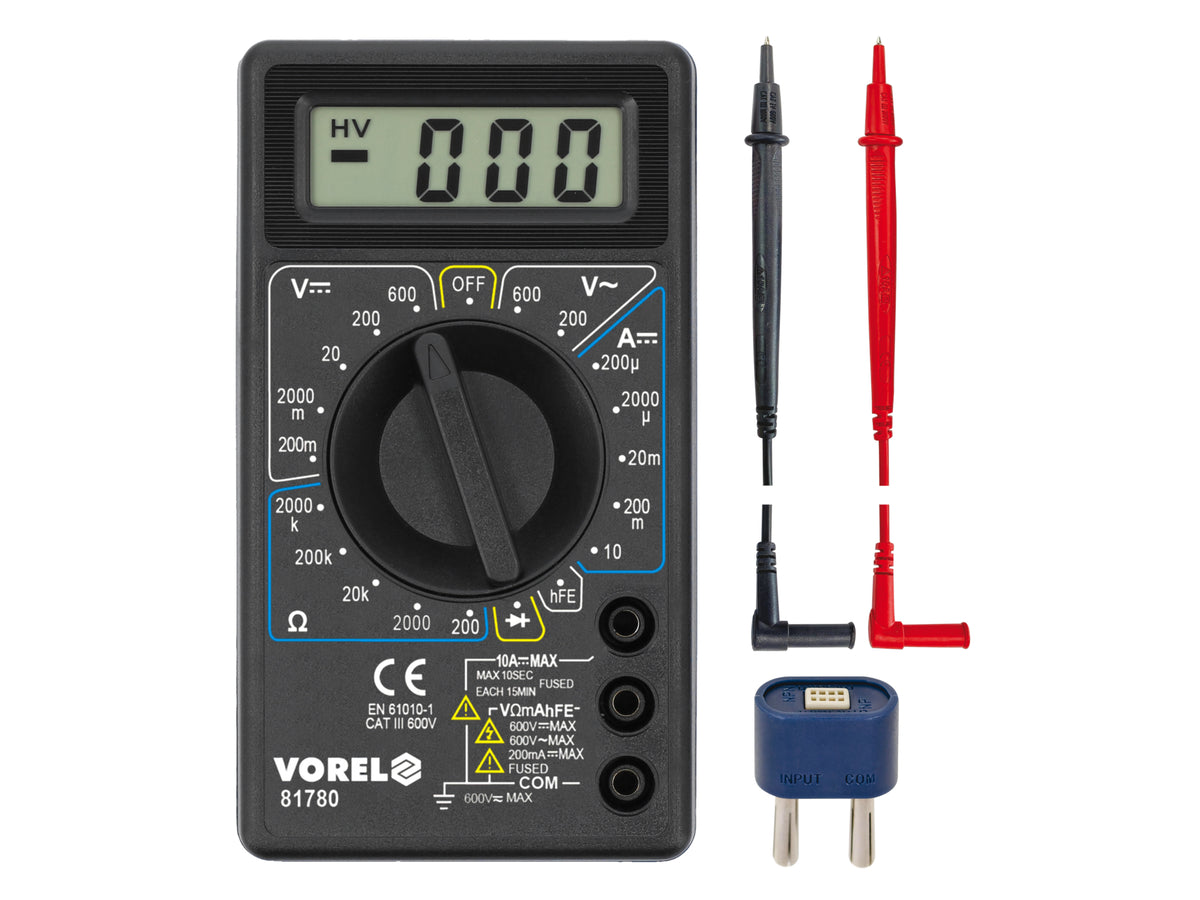

- Messleitungen im Lieferumfang enthalten
- Konstruktion mit Überlastschutz
- Kunststoffgehäuse
- Batterieanzeige
- Stromversorgung: 9-V-Batterie (6F22)
Achtung!
Wenn Sie unbekannte Werte mit einem Messgerät mit manueller Bereichswahl über den Drehschalter messen, führen Sie die Messungen nacheinander vom größten Bereich bis zu dem Bereich durch, der das genaueste Ergebnis liefert – andernfalls riskieren Sie eine Beschädigung des Instruments.
