Durchmesser- und Tiefenmessgerät

Das 10-teilige Set besteht aus zwei Stahlplatten mit Löchern zur Durchmesserprüfung.

Maße Einsatz ca. 150 x 80 mm x 1 mm.

• Metrischer Einsatz fi/mm 1/1,5/2/2,5/3,2/3,5/4/4,2/4,5/4,8/5/5,2/5,5/6/6,5/7/7,5/8/8,5/9/9,5/10,5/ 11/11,5/12/12,5/13
• Zoll-Einsatz fi/":1/16,5/64,3/32,7/64,1,8/9/64,5/32,11/64,3/16,13/64,7/32,15/64,1/4,17/64,9/32,19/64,5/16,21/64,11/32,23/64,3/8,25/64,13/32,27/64,7/16,29/64,15/32,31/64,1/2

Bohrtiefenbegrenzer – gedreht, Stahl mit Feststellschraube fi 3/ 4/ 5/ 6/ 8/ 10/ 12 mm und ein 1,5 mm Inbusschlüssel enthalten. Die Lehren werden für schnelle Erstkontrollen von Außendurchmessern verwendet, z. B. bei Bohrern, Wellen, Stangen, Drähten usw.

Die Lehren werden für schnelle Erstkontrollen von Außendurchmessern verwendet, z. B. von Bohrern, Wellen, Stangen, Drähten usw. Mit den ringförmigen Bohrtiefenbegrenzern, die am Bohrer angebracht werden, lässt sich die Tiefe des Bohrlochs präzise kontrollieren. Die Begrenzer werden auf den Bohrer aufgesetzt und die gewünschte Bohrtiefe wird festgelegt. Der Ring muss auf dem Bohrer arretiert werden. Beim Prüfen des Durchmessers des Prüfstücks, z. B. Nagel, Stange, Welle, wird dieses in ein Loch gesteckt, in dem es sich mit minimalem Spiel bewegen lässt. Der Durchmesser ist auf der Platte neben dem Loch angegeben.

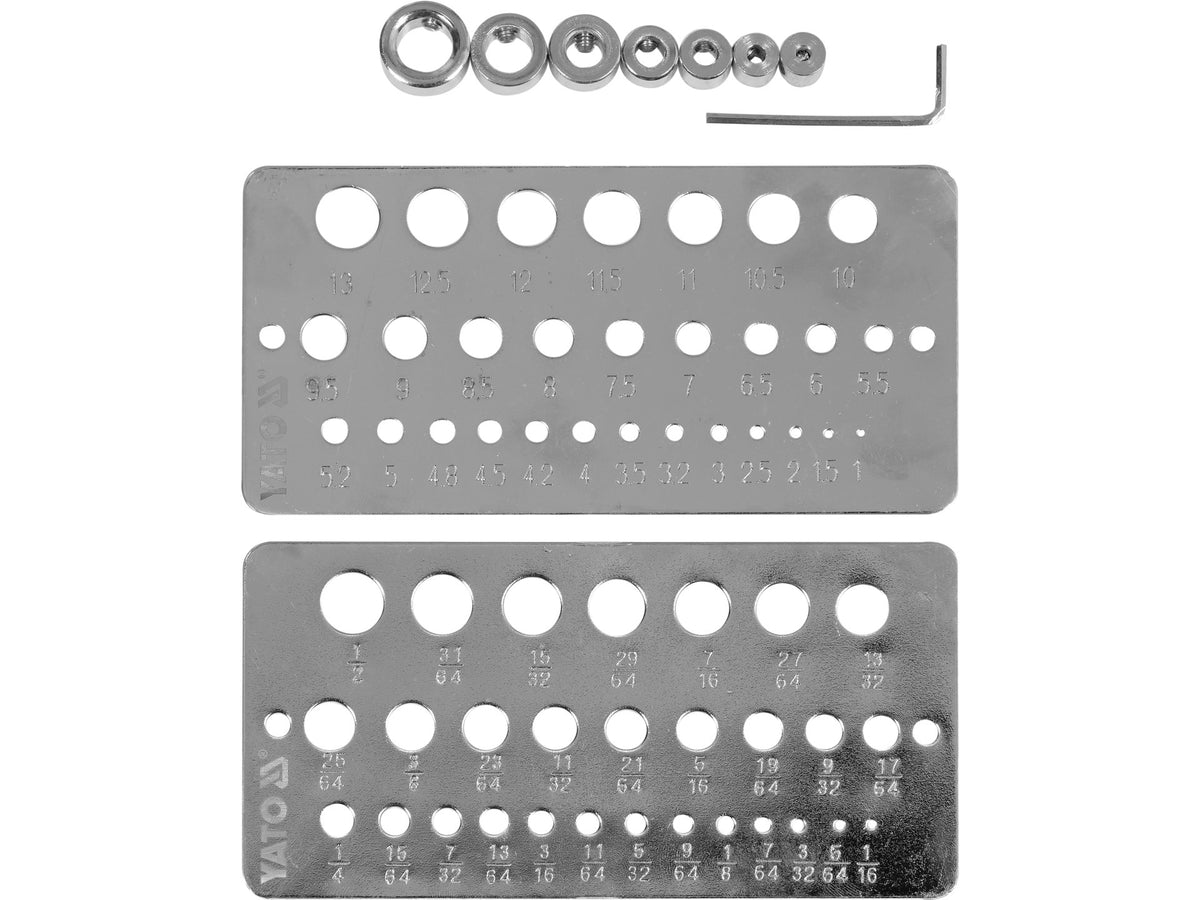

Das Set enthält zwei Prüfplatten und Bohrtiefenbegrenzer – gedreht, Stahl mit Feststellschraube fi 3/ 4/ 5/ 6/ 8/ 10/ 12 mm und einen 1,5 mm Inbusschlüssel.
